Caixa de compensação de pressão

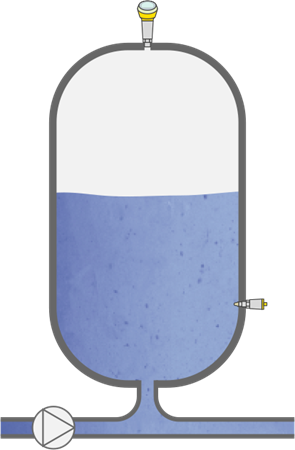

Monitoramento de pressão e detecção de nível limite no reservatório de compensação de pressão

Dados do processo

Tarefa de medição:

Medição de pressão e detecção de nível limite

Ponto de medição:

Recipiente/tanque

Faixa de medição até:

10 bar

Produto:

Água potável

Temperatura do processo:

0 … +30 °C

Pressão do processo:

0 … +10 bar

Desafios especiais:

Impactos de pressão

Área de utilização

No abastecimento central de água potável, são usadas câmaras de ar para compensar oscilações de pressão na linhas de alimentação. Elas são utilizadas principalmente em redes de abastecimento de água menores, onde uma torre de água não é uma opção por motivos econômicos. O transmissor de pressão destina-se ao monitoramento do reservatório e para o comando das bombas. Uma chave limitadora detecta o nível mínimo no reservatório e impede, assim, que entre ar na rede de abastecimento de água.

Sua vantagem

Seguro

Monitoramento seguro da pressão do reservatório

Econômico

Longa vida útil devido ao funcionamento sem necessidade de manutenção

Uso fácil

Configuração e calibração simples

Produtos recomendados

VEGABAR 38

Transmissor de pressão e pressostato para o monitoramento da pressão no reservatório de compensação de pressão

O sensor de pressão integrado garante o controle ideal da bomba
Alta estabilidade a longo prazo graças à célula de medição de cerâmica robusta
Insensível a golpes de aríete

Faixa de medição - Pressão

-1 ... 60 bar

Temperatura do processo

-40 ... 130 °C

Precisão

0.3 %

Para o produto

VEGAPOINT 21

Chave capacitiva como proteção contra funcionamento a seco do reservatório de compensação de pressão

Funcionamento seguro, independentemente das condições do processo
A baixa profundidade permite a instalação em espaços confinados
Comissionamento sem necessidade de calibração

Faixa de medição - Distância

-

Temperatura do processo

-40 ... 115 °C

Pressão do processo

-1 ... 64 bar
