Admissão

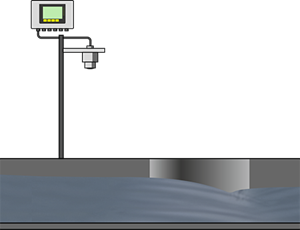

Medição de vazão em calhas abertas
|
|
Dados do processo
Tarefa de medição:
Medição de vazão
Ponto de medição:
Calha
Faixa de medição até:
0 … 1 m
Produto:
Esgoto
Temperatura do processo:
0 ... +40 °C
Pressão do processo:
0 … 0 bar
Desafios especiais:
Condensado, neblina, vento, raios solares
Área de utilização
A água de esgoto e chuva é, muitas vezes, transportada para a estação de tratamento por canais de coleta abertos. O fluxo é medido em diversos pontos dos canais de coleta. A medição da quantidade de água na entrada e na saída da estação de tratamento de esgoto é a base para o cálculo de vazões e custos operacionais.
Sua vantagem
Seguro
Alta precisão de medição, independentemente de influências térmicas
Econômico
Pouco trabalho de manutenção
Uso fácil
Sinal de saída proporcional ao fluxo
Produtos recomendados
VEGAPULS C 21
Medição de fluxo da quantidade de águas residuais com radar em calha aberta
- Alta disponibilidade do sistema, graças à medição livre de desgastes e manutenção
- Resultados da medição exatos, independentemente de condições ambientais
- Curvas características de fluxo permitem um sinal de saída proporcional ao fluxo
- Configuração segura e sem fio via Bluetooth com um smartphone, tablet ou PC
Faixa de medição - Distância
20 m
Temperatura do processo
-40 ... 80 °C
Pressão do processo
-1 ... 3 bar
VEGAMET 861
Processamento e visualização dos valores medidos em calhas abertas
- Cálculo altamente exato do fluxo
- Visualização clara do fluxo e do contador de quantidade
- Comissionamento rápido graças à navegação simples no menu e assistentes para aplicações
Classificação de proteção
IP66/IP67, Type 4X
Entrada
1 x 4 … 20 mA/HART sensor input
2x entrada digital
Saída
1 x 0/4 … 20 mA current output
1x relé de falha (em vez de relé de operação)
4x relé de operação
Acessório de montagem
Suporte ajustável para montagem do sensor
- O suporte ajustável permite o simples alinhamento dos sensores
- Resistente às intempéries e robusto devido ao aço inoxidável 316L
Materiais, partes molhadas
316L
