Estação elevatória de esgoto

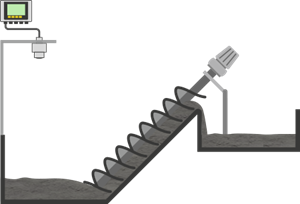

Medição de nível em estação elevatória de esgoto
|
|
Dados do processo
Tarefa de medição:
Medição de nível de enchimento
Ponto de medição:
Fosso de bombas
Faixa de medição até:
0 … 5 m
Produto:
Esgoto
Temperatura do processo:
+10 ... +30 °C
Pressão do processo:
0 … 0 bar
Desafios especiais:
Aderências, condensado, sobreposição de gás, vapor
Área de utilização
As águas residuais altamente poluídas e gordurosas de residências e empresas fluem juntas para a estação elevatória. Com uma bomba de parafuso, a água suja e as substâncias flutuantes nela contida são elevadas para um nível mais alto e fluem num desnível natural para a estação de tratamento de esgoto. A medição de nível no poço de entrada controla o funcionamento das bombas.
Sua vantagem
Seguro
Medição e comando confiáveis das bombas
Econômico
Funcionamento sem necessidade de manutenção e tecnologia de medição sem contato
Uso fácil
Funcionamento seguro em todos os estados operacionais
Produtos recomendados
Solução 1
Solução 2
VEGAPULS C 21
Medição de nível com radar na caixa de entrada
- Funcionamento livre de manutenção através da tecnologia de radar de 80 GHz sem contato com o produto
- A fácil montagem reduz custos de instalação e comissionamento
- Configuração segura e sem fio via Bluetooth com smartphone, tablet ou PC
Faixa de medição - Distância
20 m
Temperatura do processo
-40 ... 80 °C
Pressão do processo
-1 ... 3 bar
VEGAMET 861
Dispositivo de controle e visualização para o comando de bombas
- Controlador universal para comando simples de bombas
- Comissionamento rápido graças à navegação simples no menu e assistentes para aplicações
Classificação de proteção
IP66/IP67, Type 4X
Entrada
1 x 4 … 20 mA/HART sensor input
2x entrada digital
Saída
1 x 0/4 … 20 mA current output
1x relé de falha (em vez de relé de operação)
4x relé de operação
Acessório de montagem
Suporte ajustável para montagem do sensor
- O suporte ajustável permite o simples alinhamento dos sensores
- Resistente às intempéries e robusto devido ao aço inoxidável 316L
Materiais, partes molhadas
316L
VEGAWELL 52
Medição hidrostática de nível na caixa de entrada
- A longa estabilidade permite um funcionamento sem necessidade de manutenção
- A célula de medição de cerâmica robusta garante um funcionamento seguro
- Alta precisão através de faixas de medição graduadas de forma ideal
Faixa de medição - Pressão
0 ... 60 bar
Temperatura do processo
-20 ... 80 °C
Pressão do processo
-
VEGABOX 03
Invólucro de equalização de pressão com filtro de ventilação
- Uso seguro mesmo em condições ambientais adversas graças aos materiais robustos da carcaça
- Conexão simples e rápida através de terminais de mola integrados
- Proteção contra umidade através de filtro de ventilação de alta qualidade
Classificação de proteção
IP66/IP68 (0,2 bar)
Temperatura ambiente
-20 ... 70 °C
VEGAMET 861
Dispositivo de controle e visualização para o comando de bombas
- Controlador universal para comando simples de bombas
- Comissionamento rápido graças à navegação simples no menu e assistentes para aplicações
Classificação de proteção
IP66/IP67, Type 4X
Entrada
1 x 4 … 20 mA/HART sensor input
2x entrada digital
Saída
1 x 0/4 … 20 mA current output
1x relé de falha (em vez de relé de operação)
4x relé de operação
