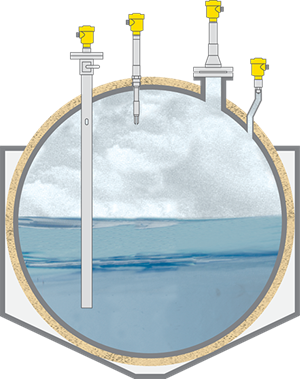

Tanque de carga em navio-tanque de gás liquefeito
Detecção de pressão, nível de enchimento e nível limite em aplicações com Liquefied Natural Gas (LNG)
Dados do processo
Tarefa de medição:
Medição de nível , pressão, detecção de nível limite
Ponto de medição:
Tanque
Faixa de medição até:
40 m
Produto:
Gás liquefeito
Temperatura do processo:
-20 … -162°C
Pressão do processo:
0 … +5 bar
Desafios especiais:
Temperaturas extremamente baixas, baixas constantes dielétricas, baixa densidade, produtos diferentes, homologações para navios, zona Ex
Área de utilização
O gás liquefeito é transportado nos navios em tanques de carga isolados a uma temperatura de -162 °C. Os sensores usados precisam ter sido construídos para essas temperaturas extremas. Para o transporte de gás líquido, é preciso medir a pressão, o nível de enchimento e o nível limite de forma confiável nos tanques de carga.
Sua vantagem
Seguro
Medição confiável e segura de qualquer produto
Econômico
Aproveitamento total do volume do tanque
Uso fácil
Planejamento e comissionamento simplificados
Produtos recomendados
VEGAPULS 6X
Sensor de radar para a medição do nível de enchimento sem contato no tanque de GNL
- A cobertura da antena frontalmente embutida de PTFE dispensa a necessidade de qualquer material de vedação adicional
- Medição confiável mesmo com temperaturas muito baixas do produto de até -200 °C
- Valores de medição exatos, apesar da baixa constante dielétrica do gás liquefeito
Faixa de medição - Distância
120 m
Temperatura do processo
-196 ... 450 °C
Pressão do processo
-1 ... 160 bar
VEGABAR 82
Transmissor de pressão para o monitoramento da pressão no tanque de gás liquefeito
- Alta disponibilidade do sistema devido à mais alta resistência contra sobrecarga da célula de medição de cerâmica
- Um material de vedação especial e a célula de medição seca permitem uma medição com temperatura do produto de até -50 °C
Faixa de medição - Distância
-
Faixa de medição - Pressão
-1 ... 100 bar
Temperatura do processo
-40 ... 150 °C
VEGASWING 66
Chave vibratória para a detecção de nível limite em tanque de gás liquefeito
- Sensor para aplicações com temperatura de até -196 °C
- Ponto de comutação não afetado por alternância de produtos
- Seguro, mesmo com aderências no sensor
Temperatura do processo
-196 ... 450 °C
Pressão do processo
-1 ... 160 bar
Versão
versão compacta
with gas-tight leadthrough
with tube extension
