O novo sensor radar para sólidos – VEGAPULS 69
O novo VEGAPULS 69 aproxima-se muito mais do ideal de um instrumento de medição radar universal para produtos sólidos. O instrumento de medição de nível trabalha com uma frequência de 80 GHz. Isso permite um foco melhor do sinal enviado. Em reservatórios e silos com muitos acessórios, a boa focalização ajuda a reduzir bastante a influência de sinais falsos.
O VEGAPULS 69 oferece a máxima segurança, confiabilidade e precisão para um range de utilização extremamente amplo.
O VEGAPULS 69 oferece a máxima segurança, confiabilidade e precisão para um range de utilização extremamente amplo.
A boa focalização do feixe do radar e a alta frequência de envio fazem do VEGAPULS 69 o especialista de última geração em medição do nível de sólidos.
Melhor focalização
O VEGAPULS 69 trabalha com uma frequência de 80 GHz e uma antena de 75 mm. Com isso, o ângulo de abertura é de apenas 4°. Em um sensor radar de 26 GHz com uma antena do mesmo tamanho, esse ângulo é de aproximadamente 10°. Em contrapartida, o feixe de 80 GHz contorna acessórios ou aderências na parede do reservatório, o que torna a medição mais segura e mais confiável.
Maior range dinâmico
Devido ao range dinâmico do novo VEGAPULS 69 de 120 dB, mesmo as menores reflexões podem ser medidas. Produtos com fracas propriedades de reflexão, como pó de plástico, cinzas volantes ou pó de serra, podem ser medidos com uma qualidade significativamente mais alta, graças à nova tecnologia. Com a possibilidade de medir sinais de reflexão cada vez menores, até mesmo bolas de isopor ou aplicações Aerosil são possíveis.
Ampla faixa de medição
Graças a sua excelente focalização e seu alto range dinâmico, o VEGAPULS 69 pode detectar com segurança produtos sólidos com baixas propriedades de reflexão a uma distância de 120 m. O sistema foi projetado para que o sensor funcione com os mesmos valores, mesmo nas menores faixas de medição O tempo de ciclo do novo VEGAPULS 69 é inferior a um segundo e isso com uma precisão de ±5 mm.
O VEGAPULS 69 trabalha com uma frequência de 80 GHz e uma antena de 75 mm. Com isso, o ângulo de abertura é de apenas 4°. Em um sensor radar de 26 GHz com uma antena do mesmo tamanho, esse ângulo é de aproximadamente 10°. Em contrapartida, o feixe de 80 GHz contorna acessórios ou aderências na parede do reservatório, o que torna a medição mais segura e mais confiável.
Maior range dinâmico
Devido ao range dinâmico do novo VEGAPULS 69 de 120 dB, mesmo as menores reflexões podem ser medidas. Produtos com fracas propriedades de reflexão, como pó de plástico, cinzas volantes ou pó de serra, podem ser medidos com uma qualidade significativamente mais alta, graças à nova tecnologia. Com a possibilidade de medir sinais de reflexão cada vez menores, até mesmo bolas de isopor ou aplicações Aerosil são possíveis.
Ampla faixa de medição
Graças a sua excelente focalização e seu alto range dinâmico, o VEGAPULS 69 pode detectar com segurança produtos sólidos com baixas propriedades de reflexão a uma distância de 120 m. O sistema foi projetado para que o sensor funcione com os mesmos valores, mesmo nas menores faixas de medição O tempo de ciclo do novo VEGAPULS 69 é inferior a um segundo e isso com uma precisão de ±5 mm.
A frequência de 80 GHz do radar detecta somente o produto. A frequência de 26 GHz do radar detecta também anteparos e incrustações no reservatório.
VEGAPULS 69: Um sensor - dois modelos

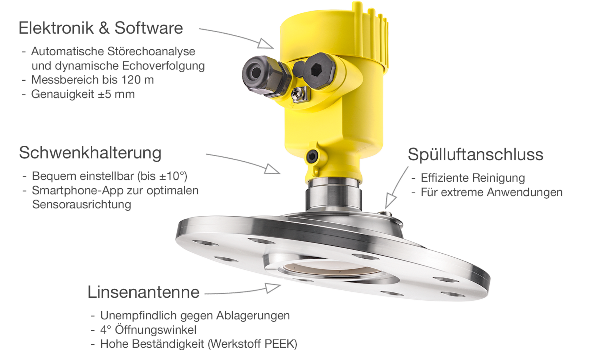

O novo VEGAPULS 69 está disponível em duas diferentes versões. Com antena plástica leve
e simples de PP e uma antena com lente integrada no flange:
| Características |
|
|
| Frequência |
80 GHz |
|
| Faixa de medição |
até 120 m (394 ft) |
|
| Erro de medição |
±5 mm |
|
| Tempo de resposta |
≤1 s |
|
| Homologações |
Homologações Ex, homologação para uso em campo conforme EN 302729-1/2 |
|
| Conexão do processo | Suporte de montagem, flange adaptador a partir de DN 100, flange união a partir de DN 80 |
Flanges a partir de DN 80, flange com angulador a partir de DN 100 |
| Pressão do processo | -1 … +2 bar (-100 ... +200 kPa) |
-1 … +3 bar (-100 ... +300 kPa) |
| Temperatura do processo | -40… +80 °C (-40 … +176 °F) |
-40 … +200 °C (-40 … +392 °F) |
App para smartphone para um alinhamento ideal do sensor
Para facilitar ainda mais o comissionamento, foi desenvolvido um app inteligente para smartphone. Ele permite o alinhamento rápido e simples do sensor em um angulador.
