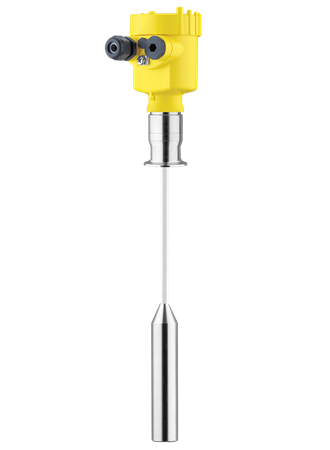

VEGACAP 66

Sonda de cabo capacitiva para detecção de nível

Sonda de cabo, totalmente isolada em PTFE

Área de aplicação

For non-abrasive liquids and bulk solids, Sensor length up to 32 m
O sensor de nível VEGACAP 66 pode ser utilizado universalmente para a medição de líquidos e produtos sólidos não abrasivos. A sonda de medição com cabo de aço é totalmente isolada e a construção mecânica comprovada oferece alta segurança funcional.

Sua vantagem

  • Planejamento facilitado pelo ponto de comutação variável
  • Redução de custos devido à fácil montagem e colocação em funcionamento
  • Longa vida útil e baixa necessidade de manutenção devido à estrutura mecânica robusta

Configurar produto

Configurar produto

Todos os documentos e software para este produto podem ser encontrados em nossa central de downloads.

Exibir todos downloads
Aplicação
Dados técnicos
Documentação
Acessório
Configurar produto
Dados técnicos
Faixa de medição - Distância
  • - [Meter - Foot]
Temperatura do processo
  • -50 ... 150 °C [°C - °F]
Pressão do processo
  • -1 ... 40 bar [Bar - kPa - psi]
Versão
  • PTFE insulated cable ø 8 mm with gravity weight
  • PTFE-insulated cable ø 8 mm with gravity weight and screening tube
Materiais, partes molhadas
  • PTFE
  • 316L
  • Steel C22.8
Conexão roscada
  • ≥ G1, ≥ 1 NPT
Conexão flangeada
  • ≥ DN40, ≥ 1½"
Material de vedação
  • Sem contato com o processo
Material do invólucro
  • Plástico
  • Alumínio
  • Plástico
  • Aço inoxidável (eletropolido)
Classificação de proteção
  • IP66/IP68 (0,2 bar)
  • IP66/IP67
  • IP66/IP68 (1 bar)
Saída
  • Relay (DPDT)
  • Interruptor eletrônico sem contato
  • Transistor (NPN/PNP)
  • Dois fios
Temperatura ambiente
  • -40 ... 80 °C
Homologações
Escopo
  • ATEX / Europa
  • CSA / Canadá
  • FM / USA
  • EAC (GOST) / Belarus
  • EAC (GOST) / Kazakhstan
  • EAC (GOST) / Russia
  • IEC / mundial
  • NEPSI / China
  • UKR Sepro / Ukraine
  • CCC
Proteção contra explosões
  • Segurança intrínseca Ex ia
  • Proteção através de involucro St Ex
Aprovação do navio
  • ABS
  • BV
  • CCS
  • DNV
  • LR
  • RINA
  • RMROS
Proteção contra transbordamento
  • WHG
  • VLAREM II
Qualificação SIL
  • SIL2
Visualização & configuração
Indicação
  • Pluggable display module PLICSLED
