Сороудерживающие решетки

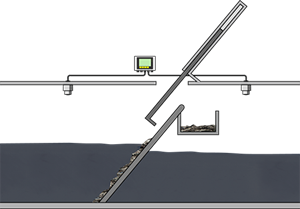

Измерение уровня для управления очисткой сороудерживающих решеток
|
|
Характеристика процесса
Задача измерения:
Измерение уровня
Место измерения:
Сороудерживающая решетка
Диапазон измерения:
0 … 5 м
Среда:
Вода
Температура процесса:
+10 ... +30 °C
Давление процесса:
0 … 0 бар
Особые условия:
Налипание, абразивность, пена
Область применения
Для защиты дальнейших стадий процесса от наносов, засорения или абразивного износа, производится предварительная очистка от плавающего мусора с помощью сороудерживающих решеток. Решетка грубой очистки задерживает твердые предметы диаметром более 25 мм, решеткой тонкой очистки из стоков удаляется более мелкий мусор. По мере накопления мусора решетки должны очищаться. Для управления очисткой необходимо контролировать загрязненность решетки, для чего непрерывно измеряется разность уровней до и после решетки.
Преимущества
Надежно
Надежное управление очисткой решетки
Экономично
Бесконтактное измерение, нет износа
Удобно
Эксплуатация без обслуживания
Рекомендуемые продукты
VEGAPULS C 21
Радарные уровнемеры для определения разности уровней воды до и после решетки
- Точные результаты измерения независимо от окружающих условий
- Высокая готовность установки, нет износа, не требуется обслуживание
- Безопасная беспроводная настройка со смартфоном, планшетом или ПК через Bluetooth
Rango de medición - Distancia
20 м
Temperatura de proceso
-40 ... 80 °C
Presión de proceso
-1 ... 3 бар
VEGAMET 842
Устройство управления для обработки и индикации данных измерения
- Универсальный блок управления для измерений разности с двумя аналоговыми датчиками
- Аналоговые выходы для подключения к системе управления
- Быстрая настройка с простым операционным меню и помощником настройки применений
Tipo de protección
IP66/IP67, Type 4X
Entrada
2 entradas de sensor de 4 … 20 mA
Salida
3 relés de trabajo
1 relé de fallo (en lugar de un relé de funcionamiento)
2 salidas de corriente 0/4 ... 20 mA
