Насосная станция

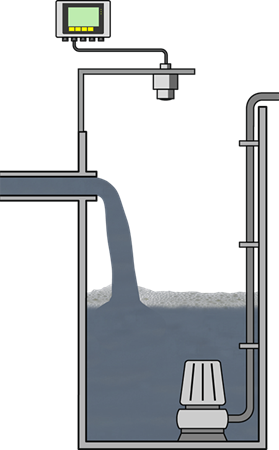

Измерение уровня на насосной станции
|
|
Характеристика процесса
Задача измерения:
Измерение уровня
Место измерения:
Емкость
Диапазон измерения:
0 … 10 м
Среда:
Сточные воды
Температура процесса:
0 … +35 °C
Давление процесса:
0 … +1 бар
Особые условия:
Абразивность, пена, влажность
Область применения
Коммунальные и промышленные сточные воды вместе с дождевыми стоками отводятся к очистным сооружениям по широко разветвленной канализационной сети. Если естественного напора недостаточно, для компенсации перепада высот используются насосные станции. Для эффективного управления работой насосов требуется измерение уровня в приемном колодце насосной станции.
Преимущества
Надежно
Надежное измерение уровня
Экономично
Оптимальное полезное время работы за счет переключения насосов
Удобно
Бесперебойная работа без обслуживания
Рекомендуемые продукты
Решение 1
Решение 2
VEGAPULS C 11
Бесконтактное измерение уровня радарным уровнемером в приемном колодце
- Точные результаты измерения независимо от встроенных конструкций и пенообразования
- Высокая готовность установки, нет износа, не требуется обслуживание
- Высокостойкие материалы обеспечивают долгий срок службы
- Удобная и безопасная настройка со смартфоном, планшетом или ПК через Bluetooth
Диапазон измерения расстояния
8 м
Температура процесса
-40 ... 60 °C
Давление процесса
-1 ... 3 бар
VEGAMET 841
Устройство управления и индикации для управления насосами
- Универсальное устройство для простого управления насосами
- Быстрая настройка с простым операционным меню и помощником настройки применений
- Экономичное решение для замены затратного управляющего оборудования
Степень защиты
IP66/IP67, Type 4X
Вход
1 x вход датчика 4 … 20 mA
Выход
1 x токовый выход 0/4 … 20 mA
3 x рабочее реле
1 x реле сигнала неисправности (вместо рабочего реле)
VEGAWELL 52
Гидростатическое измерение уровня в приемном колодце
- Прочная керамическая измерительная ячейка обеспечивает высокую долгосрочную стабильность и работу без обслуживания
- Простой монтаж и надежное измерение в стесненных условиях
- Высокая точность благодаря оптимальной градации номинальных измерительных диапазонов
Диапазон измерения давления
0 ... 60 бар
Температура процесса
-20 ... 80 °C
Давление процесса
-
VEGAMET 841
Устройство управления и индикации для управления насосами
- Универсальное устройство для простого управления насосами
- Быстрая настройка с простым операционным меню и помощником настройки применений
- Экономичное решение для замены затратного управляющего оборудования
Степень защиты
IP66/IP67, Type 4X
Вход
1 x вход датчика 4 … 20 mA
Выход
1 x токовый выход 0/4 … 20 mA
3 x рабочее реле
1 x реле сигнала неисправности (вместо рабочего реле)
