Измерение уровня на канализационном подъемнике
Измерение уровня на канализационном подъемнике
|
|
Характеристика процесса
Задача измерения:
Измерение уровня
Место измерения:
Насосная шахта
Диапазон измерения:
0 … 5 м
Среда:
Сточные воды
Температура процесса:
+10 ... +30 °C
Давление процесса:
0 … 0 бар
Особые условия:
Налипание, конденсат, газовый слой, пар
Область применения

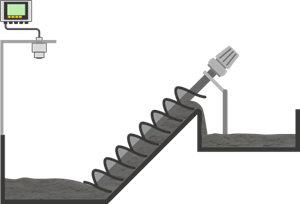

Сильно загрязненные, жиросодержащие хозяйственно-бытовые сточные воды стекаются на перекачивающую станцию, где грязная вода вместе с плавающим в ней мусором шнековым подъемником поднимается на уровень выше и под естественным напором течет на очистную установку. Измерение высоты уровня в приемном резервуаре обеспечивает эффективное управление работой шнековых подъемников.
Преимущества
Надежно
Надежное измерение и управление насосами
Экономично
Бесконтактное измерение, эксплуатация без обслуживания
Удобно
Функциональная надежность при любых рабочих состояниях
Рекомендуемые продукты
Решение 1
Решение 2
VEGAPULS C 21
Измерение уровня радарным уровнемером в приемном резервуаре
- Бесконтактная микроволновая технология с 80 ГГц обеспечивает работу без обслуживания
- Простота монтажа сокращает затраты на установку и ввод в эксплуатацию
- Удобная и безопасная беспроводная настройка со смартфоном, планшетом или ПК через Bluetooth
Диапазон измерения расстояния
20 м
Температура процесса
-40 ... 80 °C
Давление процесса
-1 ... 3 бар
VEGAMET 861
Устройство управления и индикации для управления насосами
- Универсальное устройство для простого управления насосами
- Быстрая настройка с простым операционным меню и помощником настройки применений
Степень защиты
IP66/IP67, Type 4X
Вход
1 x вход датчика 4 … 20 mA/HART
2 x цифровой вход
Выход
1 x токовый выход 0/4 … 20 mA
1 x реле сигнала неисправности (вместо рабочего реле)
4x рабочее реле
VEGAWELL 52
Гидростатическое измерение уровня в приемном колодце
- Прочная керамическая измерительная ячейка обеспечивает надежную работу
- Простой монтаж и надежное измерение в стесненных условиях
- Высокая точность благодаря оптимальной градации номинальных измерительных диапазонов
Диапазон измерения давления
0 ... 60 бар
Температура процесса
-20 ... 80 °C
Давление процесса
-
VEGAMET 861
Устройство управления и индикации для управления насосами
- Универсальное устройство для простого управления насосами
- Быстрая настройка с простым операционным меню и помощником настройки применений
Степень защиты
IP66/IP67, Type 4X
Вход
1 x вход датчика 4 … 20 mA/HART
2 x цифровой вход
Выход
1 x токовый выход 0/4 … 20 mA
1 x реле сигнала неисправности (вместо рабочего реле)
4x рабочее реле
