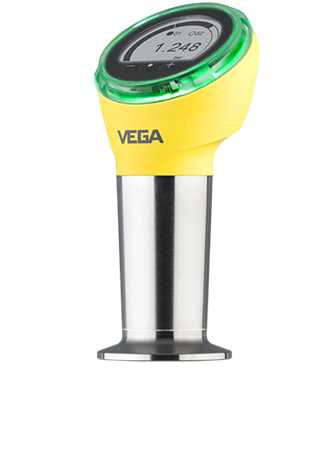

VEGABAR 39

Anahtarlama fonksiyonlu basınç sensörü

Metal ölçüm hücreli


Dişli G½, EN837; Manometre bağlantısı / 316L
Thread G1, ISO228-1; cone 40°, front-flush / 316L (Ra<0.76µm); for hygienic adapter metallic sealing
Clamp 1" PN40 (ø50,5mm) DIN32676, ISO2852; önden bitişik / 316L (Ra<0,38µm)

Uygulama sahasi

From thread ½", hygienic connections, universal connection G1" for hygiene adapter, 4 ... 20 mA, three-wire: PNP/NPN, 4 ... 20 mA, IO-Link, Ex and hygiene approval, coloured 360° status display, on-site display and 3-button operation
VEGABAR 39 is a universal pressure transmitter with a metallic measuring cell for measuring gases, vapours and liquids up 130 °C. The optional universal connection for hygienic adapters ensures reduced installation effort and leaner stock keeping. The sensor has a display with on-site operation and coloured 360° status display.

Yararlari

  • Coloured 360° status display, display and on-site operation with VDMA menu structure
  • Universally applicable due to fully welded metallic measuring cell
  • Easy integration into control systems through IO-Link communication

Uygun aksesuarlar

O-ring ile G1 "sızdırmazlık için hijyenik adaptör

Metalik sızdırmazlık için G1 "hijyenik adaptör

Welded socket VEGABAR series 10, 20, 30

Diğer aksesuarlar

Ürünü konfigüre et

Ürünü konfigüre et
Uygulama
Teknik veriler
Dökümanlar
Aksesuar
Ürünü konfigüre et

Diger uygulamalar

Isı eşanjörü

Isı eşanjöründe pastörize işleminde basınç ölçümü

Isı eşanjöründe pastörize işleminde basınç ölçümü

Uygulama

Maya ayırıcı

Maya ayırıcıda basınç ve sınır seviye ölçümü

Maya ayırıcıda basınç ve sınır seviye ölçümü

Uygulama

Ayırıcı

Ayırıcıda basınç ve sınır seviye ölçümü

Ayırıcıda basınç ve sınır seviye ölçümü

Uygulama

Isı eşanjörü, domates suyu

Isı eşanjörü, domates suyu

Isı eşanjöründe termal sterilizasyon sırasında basınç ölçümü

Uygulama
Teknik veriler
Ölçüm aralığı - Basınç
-1 ... 1000 bar [Bar - kPa - psi]
Proses sıcaklığı
-40 ... 130 °C [°C - °F]
Ölçüm hassasiyeti
0,3 %
Maddeye temas eden kısımlar
316L
Dişli bağlantı
≥ G½, ≥ ½ NPT
Hijyenik bağlantı
Clamp ≥ 2", DN50 - DIN32676, ISO2852
Clamp ≥ 1" - DIN32676, ISO2852
Clamp ≥ 1½" - DIN32676, ISO2852
Boru bağlantısı ≥ DN25 - DIN 11851
Boru bağlantısı ≥ DN32 - DIN 11851
SMS 1145 DN51
SMS DN38
Hygienic fittings ≥ DN25 - DIN11864-1-A
Hygienic fittings ≥ DN40 - DIN11864-1-A
Varivent N50-40
SMS DN25
Ingold connection PN10
Varivent F25
Gövde malzemesi
Plastik
Koruma sınıfı
IP66/IP67
Çıkış
4 … 20 mA
Three-wire (PNP/NPN, 4 … 20 mA)
IO-Link
Ortam sıcaklığı
-40 ... 70 °C
Onaylar
Kapsam
ATEX / Avrupa
IEC / dünya çapında
NEPSI / Çin
INMETRO / Brezilya
KTL Korea
TIIS / Japonya
IA
c-UL-us
Patlama koruması
İç güvenlik Ex ia
Foodstuffs/Pharma
3A
EHEDG
FDA
EG1935/2004
Gemi onayı
ABS
BV
CCS
GL
LR
NK
RINA
Gösterge ve kullanım
Ayar
PC, PACTware and DTM
Smartphone / Tablet / PC via Bluetooth
Gösterge
Graphic-capable clear text indication with background lighting
360° status display

Çizim jeneratörü

Bireysel konfigürasyonunuz için 2B ve 3B çizimleri oluşturun.
