直播回顾:太阳能和风能中的物位与压力测量技术

在“双碳”目标的大背景下,新能源行业迎来了蓬勃发展。随着行业技术的不断发展,日趋复杂的生产工艺也带来了很多测量“痛点”。目前,风能太阳能是新能源行业中装机量最大的两种发电方式。在新能源测量前沿技术分享直播间中,VEGA 的行业专家与销售为用户带来了光伏产业、光热发电风能发电中的测量难点解析。



多晶硅生产中有哪些物位测量难点?

多晶硅是光伏电池板的核心材料,在其生产过程中,有大量工艺段需要应用到液位及料位测量,主要的测量点包括硅粉料仓、搅拌冷却罐、渣浆缓冲罐、罐区等。

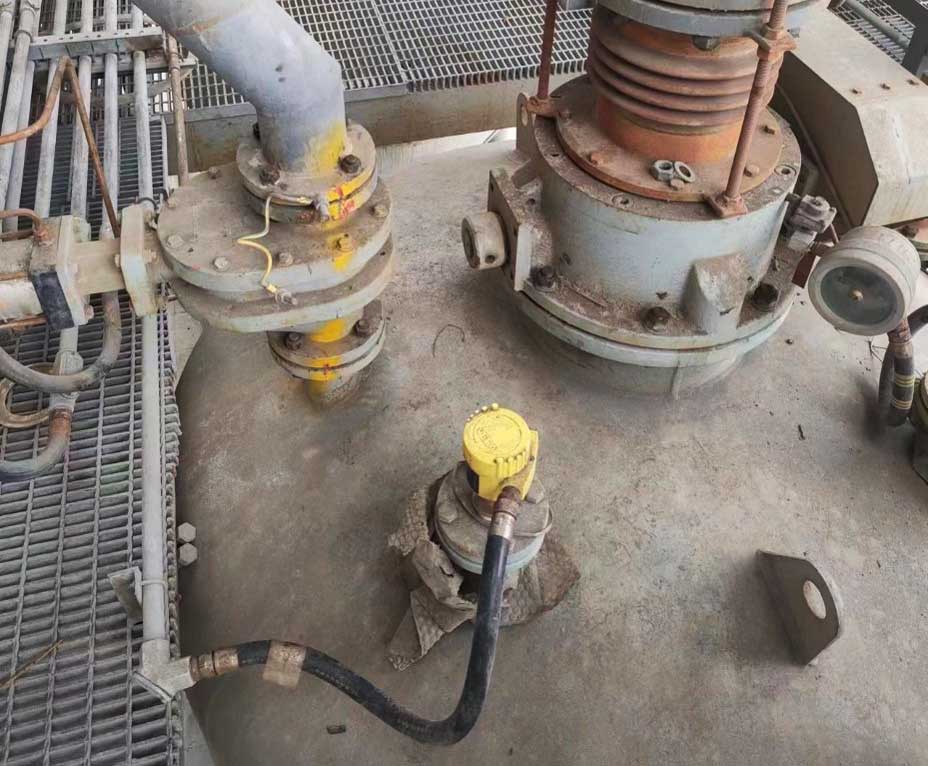

硅粉料仓测量应用

其中,硅粉料仓的测量对仪表的防爆要求强度要求都很高。据深耕行业多年的 VEGA 销售姜大洲介绍,由于生产过程中需要加入氢气,对测量仪表要求本安防爆加粉尘防爆;由于硅粉硬度很高,如果采用导波雷达测量,进料过程中对导波缆的冲刷和拉拽力非常大,所以要求导波缆具有高强度。

因此在低压硅粉料仓中,他推荐使用带加粗测量缆的 VEGAFLEX 82 导波雷达料位计;在高温高压硅粉料仓中,则可以选择温度范围及压力范围更高的 VEGAFLEX 86 导波雷达料位计。对于担心断缆的用户,则可以选择无接触式测量的新型雷达料位计 VEGAPULS 6X,它凭借超强信号,能够应对粉尘干扰,并且具有高达 450 °C 的温度范围,完全满足工况要求。

而冷氢化工段搅拌冷却罐中的粘附,以及渣浆缓冲罐中的多层搅拌叶,则是多晶硅生产中的另外两个常见问题。据 VEGA 行业专家郑卫明介绍,这里同样可以采用 VEGAPULS 6X,它采用表面积更大的透镜天线,信号强劲,因此可以在粘附严重的搅拌冷却罐中做到彻底免维护,而且该仪表有高聚焦能力,根据现场经验,它仅需 200-300 mm 的信号通道,就可以测量 3-4 m 高的距离,完全可以避开搅拌叶进行测量。

VEGAPULS 6X 加装球阀

多晶硅生产中的罐区则是重大危险源,一般采用液位连锁控制,要求仪表有 SIL 认证和防爆认证。在该测量点中,用户对仪表带料拆装有很高的需求。针对这一需求,VEGA 技术专家表示,使用 VEGAPULS 6X 可以加装球阀,它凭借高聚焦可以不受球阀及接管的影响,进行可靠的测量。另外,VEGA 仪表还可以通过蓝牙使用手机进行调试,使特殊测量场合中的操作更加方便。



除了以上这些较为复杂的工艺段,VEGA 在简单应用中也能提供相应的解决方案。例如,在多晶硅生产公用工程的循环水除盐工艺中,用户还可以选择 VEGAPULS 21 雷达液位计经济型产品,该系列产品非常适合水处理,同样可以做到抗水汽、抗粘附。

光热发电的高温工况中应该使用哪些仪表?

另一种太阳能发电方式是光热发电,包括槽式光热发电与塔式光热发电,其中的熔盐储罐导热油膨胀罐汽机系统都会用到物位和压力测量。

导热油膨胀罐液位测量

据行业经验丰富的 VEGA 销售葛福权介绍,光热发电中主要的测量难点就是高温。不同于传统发电厂,光热应用中最低的温度也在 300 °C 上下,高温则将近 500-600 °C,对仪表是“一大考验”。

在槽式光热发电中,控制导热油总量的导热油膨胀罐温度可以达到 400 °C;熔盐储罐也可以达到 300-400 °C

在这些测量点进行液位测量,依然可以选用雷达液位计 VEGAPULS 6X,在导热油膨胀罐这类加压容器中同样可以使用球阀。管道或罐内压力测量,则可以使用最高温度 400 °C压力变送器 VEGABAR 81。此外,VEGA 还拥有测量高温液体限位的“黑科技”:高温型音叉开关 VEGASWING 66 具有高达 450 °C 的温度范围,远超市场上其他液位开关的 280 °C

带蒸汽补偿的 VEGAFLEX 86

而塔式光热发电中,用作塔顶吸热器的熔盐罐的温度最高可以达到 600 °C。这里的液位测量可以采用无接触式雷达液位计加装高温玻璃的方式,得益于 VEGAPULS 6X 3° 发射角和新型芯片,玻璃和加长的接管不会对测量造成影响。



除了光热发电独有的应用,发电厂普遍都有的汽包、高低加等工段也对测量提出了较高的需求。很多现场使用的双室平衡容器、电接点、玻璃管、磁翻板等测量原理并不是十分理想。对此,VEGA 行业专家郑卫明解答说,VEGA 的导波雷达 VEGAFLEX 86 因为带有蒸汽补偿功能,非常适合汽机系统高加和汽包的高温高压工况,测量稳定可靠,可以为客户省去反复标定的繁琐工作。

风能发电中有哪些关键测量点?

新能源中另一大主力增长点便是风能发电,其中,风机的齿轮箱塔筒都是十分关键的测量点。

VEGA 行业研究员赵若宇介绍,风机的齿轮箱关系到传动效率以及整个机组的寿命,因此其中的油位需要被持续监测。他推荐使用液体音叉开关 VEGASWING 51 进行油位的监测和开关,其功能可靠、精度高、体积小、免维护,十分适合安装在风机齿轮箱内。

风机塔筒测量

而在海上风机中,还需要对塔筒内外的水位进行监测。针对塔筒内水位,VEGA 专家推荐了VEGAFLEX 81 导波雷达液位计,其调试简便、耐海水腐蚀,还可以加装显示仪表 VEGADIS 81 实现塔外显示和蓝牙远程调试。针对外部的潮汐波高测量,则可以使用非接触式的经济型雷达液位计 VEGAPULS C 23,保证免维护的可靠测量。

用 VEGA 仪表,测量无限“风+光”

无论是多晶硅生产、光热发电还是风能发电,VEGA 的测量技术都能轻松应对各种测量难点,实现更好的过程。VEGAPULS 6X 的高聚焦、强信号可以解决粘附、搅拌叶干扰,不受高温、高压和粉尘的影响,还可以加装球阀或穿透高温玻璃进行测量。VEGAFLEX 系列导波雷达则具有高强度、耐腐蚀的导波缆,能够保障安全可靠的测量。而面对高温介质的限位测量需求,VEGASWING 66 音叉是真正的不二之选。

作为全球领先的仪表制造商,VEGA 测量技术始终富有创新力。在新能源行业中,VEGA 同样将为太阳能和风能产业带来新的活力。直播中还有精彩的实验和问答,您可以随时免费观看回放。
