反应容器
在多产品和多生产线设备中测量物位、压力和限位
过程数据
测量任务:
测量物位、压力和限位
测量点:
反应器
测量范围至:
5 m
介质:
原料和混合产品
过程温度:
+20 … +200° C
过程压力:
-1 … +5 bar
特殊挑战:
高温,容器内装件,变换的介质,冷凝物
应用范围

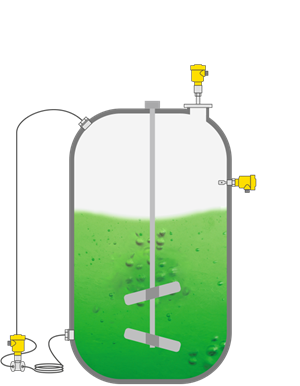

在一台多产品和多生产线设备的反应容器中,测量条件具有介质多变以及温度和压力波动严重的特点。根据原料和混合产品的不同特性,分别采用由合金、不锈钢制成的或带有搪瓷涂层的容器。不同的过程部件如搅拌装置、干燥器和离心机也在每个反应过程中不尽相同。为了确保运行的安全性和达到最高的生产率,必须连续测量和监视物位与压力。
您的获益
可靠
经过认证的卫生型设计(3A/EHEDG)以及符合 EG 1935/2004 标准和 FDA要求的许可材料
经济
用三台仪表可以获得四个测量值: 压力(叠加的压力和管道压力)、物位和温度。
舒适
操作方式统一,过程数据可储存且可传输
建议的产品
解 1
建议的产品

VEGADIF 85
在一台多产品设备的反应容器中用来测量物位的差压变送器
- 测量可靠,不受泡沫和内装件的影响
- 焊接的测量元件确保无菌运行
- 额外的测量值,如静压力
量程-压力
-16 ... 16 bar
过程温度
-40 ... 105 °C
过程压力
-1 ... 400 bar

VEGABAR 81
在一台多产品设备的反应容器中用来测量过程压力的压力变送器
- 耐过载和耐真空能力强
- 可通用至过程温度达到+400 °C,不受过程性质(批量)的影响
- 薄膜和法兰材质哪怕是在侵蚀性介质中也具有耐腐蚀性
量程 - 距离
-
量程-压力
-1 ... 1000 bar
过程温度
-90 ... 400 °C

VEGASWING 61
在一台多产品设备的反应容器中用来测量限位的振动限位开关
- 适用于所有液态介质的理想的限位报告器,不受介质粘度的影响
- 通过精准的开关点可以利用整个容器容量,并可以在介质变换时确保高效生产
- 搪瓷涂层使传感器具有很长的使用寿命,并保护传感器免受侵蚀性介质的影响
量程 - 距离
-
过程温度
-50 ... 250 °C
过程压力
-1 ... 64 bar

VEGAPULS 6X
用雷达在一台多产品设备的反应容器中无接触式测量物位
- 物位测量可靠,不受过程条件,如温度波动、介质密度和冷凝物的影响
- 利用由具有高耐性的 PTFE 或 PFA 制成的全封装式天线系统可以实现免维护的连续运行
- 传感器的聚焦能力强,尽管存在搅拌装置,也可以确保测量精确
量程 - 距离
120 m
过程温度
-196 ... 450 °C
过程压力
-1 ... 160 bar

VEGABAR 81
在一台多产品设备的反应容器中用来测量过程压力的压力变送器
- 耐过载和耐真空能力强
- 可通用至过程温度达到+400 °C,不受过程性质(批量)的影响
- 薄膜和法兰材质哪怕是在侵蚀性介质中也具有耐腐蚀性
量程 - 距离
-
量程-压力
-1 ... 1000 bar
过程温度
-90 ... 400 °C

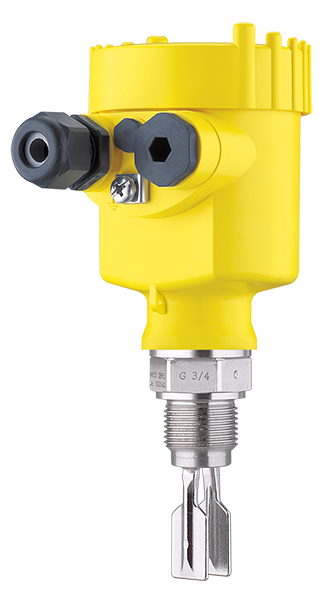

VEGASWING 61
在一台多产品设备的反应容器中用来测量限位的振动限位开关
- 适用于所有液态介质的理想的限位报告器,不受介质粘度的影响
- 通过精准的开关点可以利用整个容器容量,并可以在介质变换时确保高效生产
- 搪瓷涂层使传感器具有很长的使用寿命,并保护传感器免受侵蚀性介质的影响
量程 - 距离
-
过程温度
-50 ... 250 °C
过程压力
-1 ... 64 bar
