VEGAFLEX 系列导波雷达物位计、界面液位计

用导波雷达进行物位测量时,雷达脉冲沿着缆式或棒式测量探头传导并被产品表面反射。TDR 物位计的测量探头确保信号在不受干扰的情况下到达介质。此测量方法可以测量液体固料以及液体中的界面

即使在以下情况中,TDR 物位计依然能够可靠测量:
  • 蒸汽
  • 压力和温度波动
  • 粉尘或噪音
  • 粘附和结露

一步步找到合适的仪表

您想要测量什么?

{{selection.Description}}

产品
功能
应用
PRO
VEGAFLEX 81

VEGAFLEX 81

用于各种类型的液体的通用型 TDR 传感器

产品细节
PRO
VEGAFLEX 82

VEGAFLEX 82

通用型 TDR 传感器,用于轻质固料

产品细节
PRO
VEGAFLEX 83

VEGAFLEX 83

用于腐蚀性的介质或满足最高的卫生要求

产品细节
PRO
VEGAFLEX 86

VEGAFLEX 86

用于最严酷的过程条件

产品细节

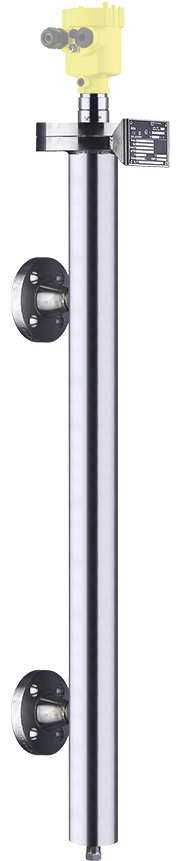

VEGAPASS 81

VEGAPASS 81

产品细节

“导波雷达”有哪些近似术语?

“导波雷达”这一测量原理对应很多术语,它们都具有相同含义:

  • 传播时间料位测量法
  • 时域反射原理(TDR),TDR 料位计,TDR 测量
  • 导波物位计
  • 导波雷达(GWR),GWR 液位计,GWR 测量

如何用导波雷达物位计来测量物位?

无论导波雷达物位计测量的是液体还是固体:一束束的雷达脉冲从物位计发射,沿着金属探头 (杆式、缆式或同轴套管式)传播,接触到介质再返回物位计。

导波雷达技术在构造和操作方面都与射空雷达相类似。导波雷达物位计通常被安装在槽罐顶部,其测量探头在槽罐的内部与介质接触。物位计沿探头发射一束束的雷达脉冲,它随后到达介质并被反射,在沿着探头返回物位计。仪表中内置的电子部件随后通过脉冲的传播时间计算距离,该距离可对应得出物位高度。

基于导波雷达技术的物位计是传播时间测量法 (时域反射 = TDR)的一种。TDR 测量仪表测量的就是沿着导体传播的反射信号,在这里就是沿着测量探头传播的雷达脉冲。



导波雷达物位计有哪些优点?

基于导波雷达技术的测量仪表适用于多种应用,它不受以下因素影响

  • 压力变化
  • 温度变化
  • 密度变化

TDR 物位计的设置简单安全,调试与后期加装几乎都毫不费力。除了物位之外,导波雷达液位计还能测量液体分离层的界面,也就是所谓的界面测量。

导波雷达仪表的一个主要优点,是它们在有泡沫的应用中具备出色性能。高聚焦的雷达脉冲可以穿透泡沫,进行非常精确的连续测量,而其他物位测量技术在此类艰难的应用条件下,可能会产生故障或完全无法运作。

此外,导波雷达物位计也是在立管或旁通系统中测量物位的理想工具。



💡 雷达 vs. 导波雷达(TDR)——这两种测量方法的区别是什么?

导波雷达物位计有哪些常见应用?

导波雷达的用途极广,几乎遍及所有行业。 无论是沥青还是液化石油气,在储罐中还是导波管内,是计量罐还是大型槽罐,导波雷达都可以准确、可靠地测量物位或液体中的界面。导波雷达物位计发射的高聚焦微波可以精准测量反射能力较弱的液体,即使是在以下这些苛刻的过程条件下也不受影响:

  • 结露
  • 粘附
  • 泡沫

导波雷达物位计也可适用于从水泥到谷物等各种固料应用。无论是装料过程中产生的大量灰尘,还是剧烈的温度波动,都对其测量原理没有影响。
