Medición del flujo de rocas en una cinta transportadora: Aplicación del mes
Las plantas de hormigón premezclado de todo el sur de California dependen de un suministro constante de rocas trituradas para fabricar su producto. Una cantera cercana cumple con esa demanda; extrae rocas y piedras de una mina a cielo abierto, las tritura y las distribuye a sus clientes. Procesar estas rocas para que tengan el tamaño correcto requiere moverlas a través de diferentes procesos, y esto se hace mediante cintas transportadoras.
Para controlar el flujo de materiales, los operadores deben conocer el volumen de rocas que se mueve a través de las cintas. Sin embargo, obtener esta medición puede ser un problema debido a diferentes motivos, que incluyen vibraciones excesivas, daños en los equipos provocados por las rocas y diferentes tensiones en las cintas. La respuesta más común para lograr esta medición ha sido utilizar las celdas de carga, que pesan la roca a medida que se mueve a través de una parte de la cinta transportadora.
Medición de volumen de rocas sin contacto

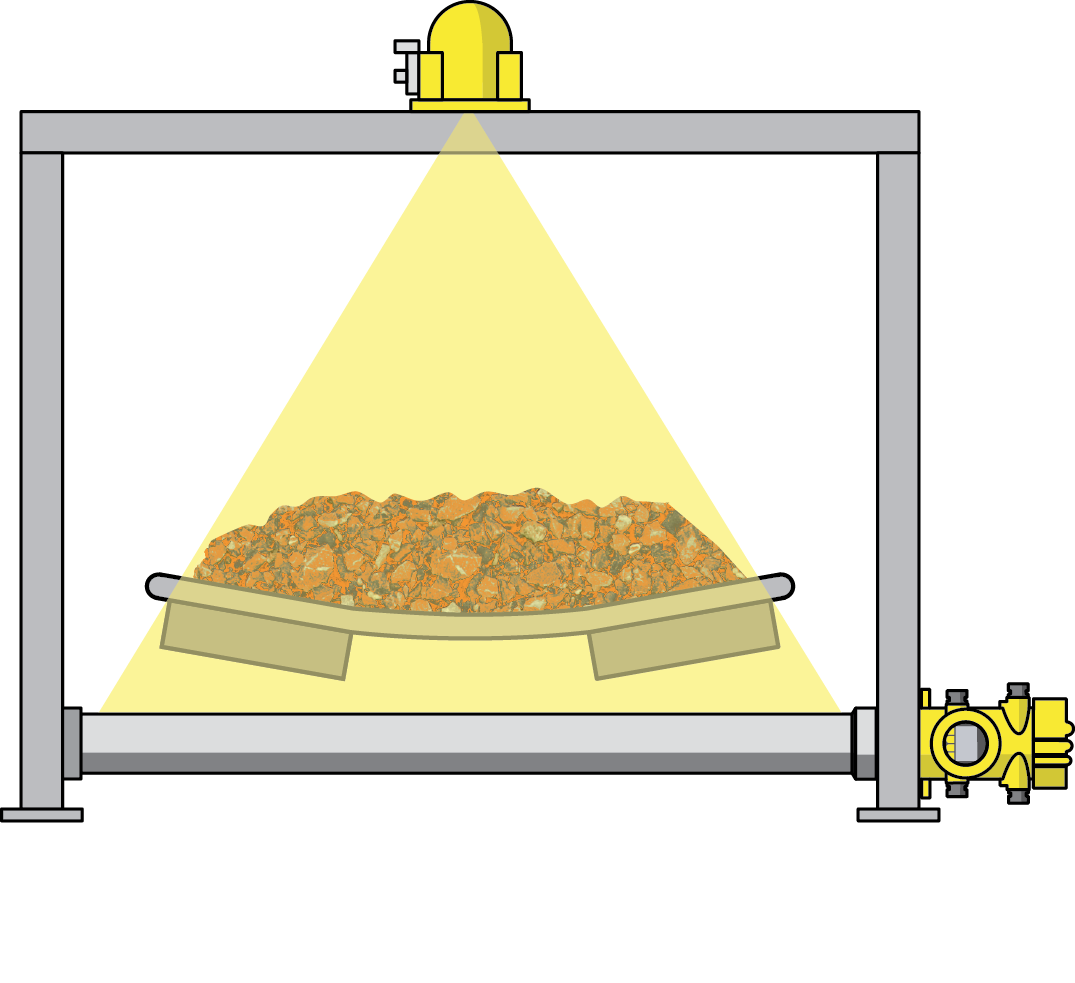

El radar de VEGA WeighTrac 31 usa tecnología radiométrica para calcular el flujo de masa de materiales a granel, como las rocas de una cantera. Funciona montando un isótopo sellado de baja intensidad en un contenedor fuente sobre la cinta transportadora, con un detector de centelleo montado debajo. Un haz de radiación colimado en forma de abanico se transmite desde la fuente a través del material de proceso y la cinta hasta el detector.
A medida que la radiación atraviesa la materia, su campo se debilita. Al variar la masa por pie cuadrado total, la cantidad de radiación que llega al detector cambia de forma inversa. En otras palabras, la cantidad de radiación que llega al detector es inversamente proporcional a la cantidad de material en la cinta transportadora. Los dispositivos electrónicos internos usan entonces la velocidad de la cinta para calcular el flujo de masa de las rocas u otros sólidos a granel que se transportan.
El WeighTrac 31 realiza una medición sin contacto, de modo que no interfiere con la cinta transportadora, lo cual facilita su instalación. Es un sistema de estado sólido, sin partes en movimiento, por lo que requiere un mantenimiento mucho menor que las celdas de carga, y ya no se necesitan recalibraciones periódicas. Su resistencia a la vibración y la capacidad de la cubierta de metal para soportar la mayor parte del peso de las rocas que puedan caerse de la cinta hacen que el mantenimiento sea cosa del pasado.
Obtener toda la información en un solo lugar
La cantera tenía una forma mejor y mucho más fiable de conocer el volumen de roca que se transportaba, pero aún necesitaba ver la información en un solo punto en el centro de control. Para hacerlo, ingresaba información del WeighTrac 31 en un VEGAMET 625, que enviaba la información al centro de control usando Ethernet. Ahora, la velocidad de la cinta y el flujo de los materiales puede verse y controlarse desde una única ubicación, lo que garantiza el suministro constante de rocas trituradas para las plantas de hormigón premezclado en todo el sur de California.
