VEGADIF 85

Misura di pressione differenziale per tutti i prodotti

con membrana di misura metallica


VEGADIF 85 - Misura di pressione differenziale per tutti i prodotti
VEGADIF 85

Campo d'impiego

.... per la misura di livello in serbatoi pressurizzati e per la misura di portata in combinazione con sensori di pressione differenziale. Altre applicazioni sono il monitoraggio della pressione dei filtri e le misure di densità e di interfaccia.
Il VEGADIF 85 è un trasduttore di pressione differenziale che può essere universalmente usato per la misura su liquidi, gas e vapori. Applicazioni tipiche sono le misure di livello su serbatoi in pressione e le misure di portata in abbinamento con trasduttori di pressione dinamica. Ulteriori applicazioni sono anche i controlli di pressione su filtri e le misure d'interfaccia e densità.

I vostri benefici

  • Elevata sicurezza operativa grazie alla membrana di sovraccarico integrata
  • Misura di pressioni differenziali minime grazie al rilevamento molto preciso dei valori di misura
  • Sensore multivariabile grazie alla misura di pressione assoluta integrata

Configurare prodotto

Configurare prodotto

Tutti i documenti e il software per questo prodotto sono disponibili nel nostro Download Center.

Mostra tutti i download
Applicazione
Dati tecnici
Documentazione
Accessori
Configurare prodotto

Altre applicazioni

Caldaia di distillazione

Caldaia di distillazione

Misura di livello nella caldaia di distillazione e monitoraggio della pressione nella condotta di alimentazione

Alla sezione Applicazione

Osmosi inversa

Misura di pressione differenziale nell'osmosi inversa

Misura di pressione differenziale nell'osmosi inversa

Alla sezione Applicazione

Conduttura del gas

Conduttura del gas

Misura della quantità di biogas

Alla sezione Applicazione

Stazione dell'olio idraulico

Misura di livello e portata nella stazione dell'olio idraulico

Misura di livello e portata nella stazione dell'olio idraulico

Alla sezione Applicazione
Dati tecnici
Campo di misura - pressione
-16 ... 16 bar [Bar - kPa - psi]
Temperatura di processo
-40 ... 105 °C [°C - °F]
Pressione di processo
-1 ... 400 bar [Bar - kPa - psi]
Precisione di misura
0,065 %
Materiali a contatto col prodotto
316L
Tantalio
Alloy C276 (2.4819)
Monel
Attacco filettato
¼ - 18 NPT
Attacco flangiato
≥ DN32, ≥ 1⅜"
Materiale di tenuta
EPDM
FKM
Rame
Materiale custodia
Resina
Alluminio
Acciaio speciale (microfusione)
Acciaio speciale (lucidatura elettrochimica)
Tipo di protezione
IP66/IP68 (0,2 bar)
IP66/IP67
IP66/IP68 (1 bar)
Uscita
4 … 20 mA/HART
Profibus PA
Foundation Fieldbus
4 … 20 mA
Temperatura ambiente
-40 ... 80 °C
Omologazioni
Area di validità
ATEX / Europa
FM / USA
IEC / mondiale
UKR Sepro / Ucraina
INMETRO / Brasile
CSA / USA e Canada
UKEX
Protezione dall'esplosione
Sicurezza intrinseca "i"
Incapsulamento antideflagrante "d"
Protezione contro le esplosioni di polveri tramite custodia "t"
Omologazione navale
DNV
GL
Sicurezza di sovrappieno
WHG
VLAREM II
Qualificazione SIL
SIL 2
Display e calibrazione
Calibrazione
PLICSCOM
PC, PACTware e DTM
HART communicator
Software (ad es. AMS™, PDM)
Bluetooth
indicazione
Tastierino di taratura con display PLICSCOM
VEGADIS 81
VEGADIS 82

Generatore di disegni

Generazione di disegni 2D e 3D per la configurazione individuale.

Configurare adesso

Scheda tecnica prodotto

VEGADIF 85

4 … 20 mA/HART - bifilare

    • IT
    • EN
    • US
    • DE
    • CS
    • DA
    • ES
    • FR
    • KK
    • NL
    • NO
    • PL
    • PT
    • SV
    • TR
    • UK
    • ZH
Download

Istruzioni d'uso

VEGADIF 85

4 … 20 mA - bifilare

    • IT
    • EN
    • DE
    • CS
    • DA
    • ES
    • FR
    • HU
    • KK
    • NL
    • NO
    • PL
    • PT
    • SV
    • TR
    • UK
    • ZH
Download

Generatore di disegni

Generazione di disegni 2D e 3D per la configurazione individuale.

Configurare adesso

Altri download per questo prodotto

Tutti i documenti e il software per questo prodotto sono disponibili nel nostro Download Center.

Mostra tutti i download
Indicatori
Unità di controllo
Comunicazione senza fili
Barriere di separazione
Accessori
Pezzi di ricambio
Alimentatori
La nostra raccomandazione

PLICSCOM

Visualizzazione dei valori di misura e calibrazione sui sensori plics®

Dettagli prodotto

Adattatore USB Bluetooth

Calibrazione wireless di sensori e apparecchi via Bluetooth

Dettagli prodotto

VEGADIS 81

Visualizzazione remota dei valori di misura e calibrazione di sensori plics®

€ 293.00

Prezzo base

Dettagli prodotto

VEGADIS 82

Indicazione e calibrazione esterna dei valori di misura per sensori 4 … 20 mA/HART

€ 235.00

Prezzo base

Dettagli prodotto

VEGADIS 176

Viasualizzazione remota per l'impiego in circuiti elettrici 4 ... 20 mA

€ 212.00

Prezzo base

Dettagli prodotto

Penna magnetica per tastierino di taratura con display PLICSCOM

PLICSCOM Magnet Pen

Penna magnetica per la calibrazione sul posto

Dettagli prodotto

VEGAMET 141

1 x ingresso sensore 4 … 20 mA, 1 x uscita in corrente 4 … 20 mA, 3 x relè di comando, 1 relè d'avaria (anziché relè di comando), omologazione Ex, barriera di separazione, omologazione navale, display in loco, tasto rotante/pulsante e calibrazione da smartphone

€ 396.00

Prezzo base

Dettagli prodotto

VEGAMET 142

2 x ingressi sensore 4 … 20 mA, 2 x uscite in corrente 4 … 20 mA, 3 x relè di comando, 1 x relè d'avaria (anziché relè di comando), omologazione Ex, barriera di separazione, omologazione navale, display in loco, tasto rotante/pulsante e calibrazione da smartphone

€ 513.00

Prezzo base

Dettagli prodotto

VEGAMET 341

1 x ingresso sensore 4 … 20 mA, 1 x uscita in corrente 4 … 20 mA, 3 x relè di comando, 1 relè d'avaria (anziché relè di comando), omologazione Ex, barriera di separazione, omologazione navale, display in loco, tasto rotante/pulsante e calibrazione da smartphone

€ 431.00

Prezzo base

Dettagli prodotto

VEGAMET 342

2 x ingressi sensore 4 … 20 mA, 2 x uscite in corrente 4 … 20 mA, 3 x relè di comando, 1 x relè d'avaria (anziché relè di comando), omologazione Ex, barriera di separazione, omologazione navale, display in loco, tasto rotante/pulsante e calibrazione da smartphone

€ 548.00

Prezzo base

Dettagli prodotto

VEGAMET 841

1 x ingresso sensore 4 … 20 mA, 1 x uscita in corrente 4 … 20 mA, 3 x relè di lavoro, 1 x relè d'avaria (anziché relè di lavoro), display in loco, 4 tasti e calibrazione tramite smartphone

€ 466.00

Prezzo base

Dettagli prodotto

VEGAMET 842

2 x Ingressi sensore 4 ..... 20 mA, 2 x uscite in corrente 4 .... 20 mA, 3 x relè di funzionamento, 1 x relè di avaria, display in loco, calibrazione con 4 tasti e smartphone

€ 583.00

Prezzo base

Dettagli prodotto

VEGAMET 861

1 ingresso sensore 4 ... 20 mA/HART, 2 ingressi digitali, 1 uscita in corrente 4 ... 20 mA, 4 relè operativi, 1 relè fail-safe (invece del relè operativo), display locale , funzionamento a 4 pulsanti e smartphone

€ 653.00

Prezzo base

Dettagli prodotto

VEGAMET 862

2 x Ingressi sensore 4 ..... 20 mA/HART, 4 x ingressi digitali, 3 x uscite in corrente 4 .... 20 mA, 6 x relè di funzionamento, 1 x relè di avaria, display in loco, calibrazione con 4 tasti e smartphone

€ 782.00

Prezzo base

Dettagli prodotto

VEGAMET 624

Visualizzazione dei valori di misura, semplici funzioni di regolazione e comando e interrogazione remota dei dati di misura per un sensore 4 ... 20mA/HART

Dettagli prodotto

VEGAMET 625

Visualizzazione dei valori di misura, semplici funzioni di regolazione e comando e interrogazione remota dei dati di misura per due sensori HART

Dettagli prodotto

VEGAMET 381

Semplici funzioni di regolazione e controllo per applicazioni SIL

Dettagli prodotto

VEGAMET 391

Visualizzazione dei valori di misura, semplici funzioni di regolazione e comando e interrogazione remota dei dati di misura ottimizzati per il settore del trattamento acque

Dettagli prodotto

VEGATOR 141

Trasmissione di segnali 4 ... 20 mA per il rilevamento di livello

€ 223.00

Prezzo base

Dettagli prodotto

VEGATOR 142

Trasmissione di segnali 4 ... 20 mA per il rilevamento di livello

€ 318.00

Prezzo base

Dettagli prodotto

VEGASCAN 693

Visualizzazione dei valori di misura e interrogazione remota dei dati di misura fino a 15 sensori HART

Dettagli prodotto

PLICSMOBILE T81

externe-GSM-GPRS-Funkeinheit

Interrogazione remota dei dati di misura e parametrizzazione remota per un sensore HART

Dettagli prodotto

VEGATRENN 141

Einkanaliger Speisetrenner für 4 … 20 m/HART-Sensoren

Barriera di separazione monocanale per sensori 4 ... 20 mA/HART

€ 147.00

Prezzo base

Dettagli prodotto

VEGATRENN 142

Zweikanaliger Speisetrenner für 4 … 20 m/HART-Sensoren

Barriera di separazione a due canali per sensori 4 ... 20 mA/HART

€ 217.00

Prezzo base

Dettagli prodotto

VEGATRENN 151

Einkanaliger Trennübertrager in Zweileitertechnik für 4 … 20 mA-Sensoren

Barriera di separazione monocanale in tecnica bifilare per sensori 4 ... 20 mA

€ 129.00

Prezzo base

Dettagli prodotto

VEGATRENN 152

Zweikanaliger Trennübertrager in Zweileitertechnik für 4 … 20 mA-Sensoren

Barriera di separazione a due canali in tecnica bifilare per sensori 4 ... 20 mA

€ 188.00

Prezzo base

Dettagli prodotto

Valvola di sfiato

No image available

Le valvole di sfiato consentono lo sfiato delle camere di misura dei trasduttori di pressione differenziale.

Dettagli prodotto

Adattatore per flangia ovale

Oval flange adapter

Gli adattatori flangia ovale secondo IEC 61518 consentono l'attacco di tubazioni con ½ NPT a trasduttori di pressione differenziale

Dettagli prodotto

Squadretta di montaggio VEGADIF

No image available

Squadretta di montaggio per montaggio a parete o su tubo.

Dettagli prodotto

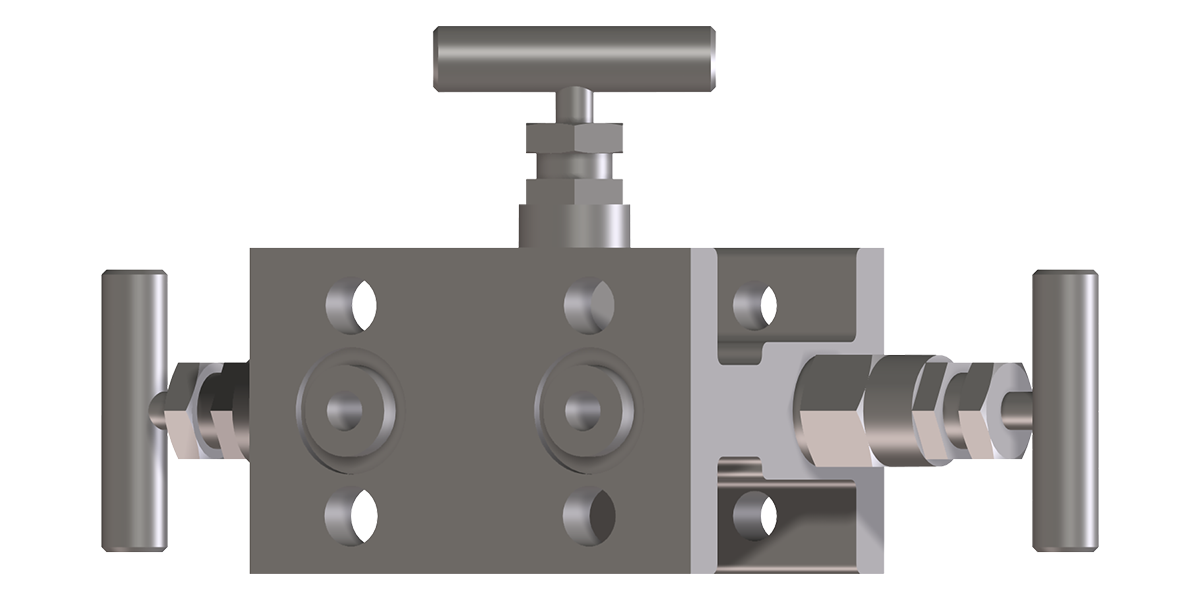

Gruppo valvole

Valve block

I gruppi di valvole servono per la chiusura iniziale in fase di allacciamento al processo di trasduttori di pressione differenziali, nonché per la compensazione della pressione delle camere di misura in fase di messa in servizio.

Dettagli prodotto

Tappo a vite

No image available

I tappi a vite servono a sigillare il lato aperto nelle camere di misura dei trasduttori di pressione differenziale.

Dettagli prodotto

Vite di ricambio per blocco valvole

No image available

Dettagli prodotto

Unità di assemblaggio processo VEGADIF 85

Dettagli prodotto

Elettronica VEGADIF Serie 80

No image available

Dettagli prodotto

VEGACONNECT

Adattatore di interfaccia tra PC e apparecchi VEGA

Dettagli prodotto

VEGABOX 03

Custodia di compensazione di pressione con filtro di ventilazione

Dettagli prodotto

Ethernet-Switch

fino a 8 RS45 a innesto

Dettagli prodotto

Convertitore/accoppiatore Profibus PA/DP

Interfaccia semplice di conversione/accoppiamento per fino a 93,75 kbit/s sul lato DP

Dettagli prodotto
