De nieuwe radarsensor voor stortgoederen – VEGAPULS 69
De nieuwe VEGAPULS 69 komt een heel stuk dichter bij het ideaal van een allround-radarmeetinstrument voor stortgoederen. Deze niveausensor werkt met een frequentie van 80 GHz. Bij deze frequentie kan het zendsignaal duidelijk scherper worden ingesteld. In tanks en silo's met veel ingebouwde elementen draagt een goede focussering bij aan een duidelijke vermindering van de invloed van stoorsignalen.
De VEGAPULS 69 biedt een maximum aan zekerheid, betrouwbaarheid en nauwkeurigheid in een extreem breed toepassingsspectrum.
De VEGAPULS 69 biedt een maximum aan zekerheid, betrouwbaarheid en nauwkeurigheid in een extreem breed toepassingsspectrum.
De goede focussering van de radarstraal en de hoge zendfrequentie maken van de VEGAPULS 69 een state-of-the-art stortgoedspecialist in de niveaumeting.
Betere focussering
De VEGAPULS 69 werkt met een zendfrequentie van 80 GHz en een antenne van ca. 75 mm. Daarmee wordt een openingshoek van slechts 4° bereikt. Bij een radarsensor met een zendfrequentie van 26 GHz is de openingshoek ongeveer 10° bij een antenne van dezelfde grootte. De 80 GHz-straal gaat daarentegen langs ingebouwde elementen of afzettingen op de silowand. Dit maakt de meting zekerder en betrouwbaarder.
Hogere dynamiek
Op grond van het grote dynamische bereik van de nieuwe VEGAPULS 69 van 120 dB kunnen zelfs de kleinste reflecties worden gemeten. Media met slechte reflecterende eigenschappen zoals kunststofpoeder, vliegas of droog houtmeel kunnen dankzij de nieuwe techniek met een veel hogere kwaliteit worden gemeten. Dankzij het vermogen steeds kleinere reflectiesignalen te meten, zijn zelfs toepassingen met polystyreen korrels of aerosil mogelijk.
Groot meetbereik
De VEGAPULS 69 kan dankzij de zeer goede focussering en het grote dynamische bereik zelfs op een afstand van 120 m nog betrouwbaar slecht reflecterende stortgoederen meten. Het systeem is zo ontworpen dat de sensor ook bij zeer kleine meetbereiken met dezelfde waarden werkt. De cyclustijd van de nieuwe VEGAPULS 69 is korter dan een seconde en dat bij een nauwkeurigheid van +/-5 mm.
De VEGAPULS 69 werkt met een zendfrequentie van 80 GHz en een antenne van ca. 75 mm. Daarmee wordt een openingshoek van slechts 4° bereikt. Bij een radarsensor met een zendfrequentie van 26 GHz is de openingshoek ongeveer 10° bij een antenne van dezelfde grootte. De 80 GHz-straal gaat daarentegen langs ingebouwde elementen of afzettingen op de silowand. Dit maakt de meting zekerder en betrouwbaarder.
Hogere dynamiek
Op grond van het grote dynamische bereik van de nieuwe VEGAPULS 69 van 120 dB kunnen zelfs de kleinste reflecties worden gemeten. Media met slechte reflecterende eigenschappen zoals kunststofpoeder, vliegas of droog houtmeel kunnen dankzij de nieuwe techniek met een veel hogere kwaliteit worden gemeten. Dankzij het vermogen steeds kleinere reflectiesignalen te meten, zijn zelfs toepassingen met polystyreen korrels of aerosil mogelijk.
Groot meetbereik
De VEGAPULS 69 kan dankzij de zeer goede focussering en het grote dynamische bereik zelfs op een afstand van 120 m nog betrouwbaar slecht reflecterende stortgoederen meten. Het systeem is zo ontworpen dat de sensor ook bij zeer kleine meetbereiken met dezelfde waarden werkt. De cyclustijd van de nieuwe VEGAPULS 69 is korter dan een seconde en dat bij een nauwkeurigheid van +/-5 mm.
Een radarstraal van 80 GHz detecteert alleen het product. Een radarstraal van 26 GHz detecteert ook ingebouwde elementen, schoren en afzettingen.
Smartphone-app voor optimale sensoruitrichting
Om de inbedrijfstelling nog gemakkelijker te maken, is er een intelligente app ontwikkeld voor de smartphone. Hiermee kan de sensor op een zwenkbare steun snel en gemakkelijk worden uitgericht.
VEGAPULS 69: Eén sensor – twee uitvoeringen

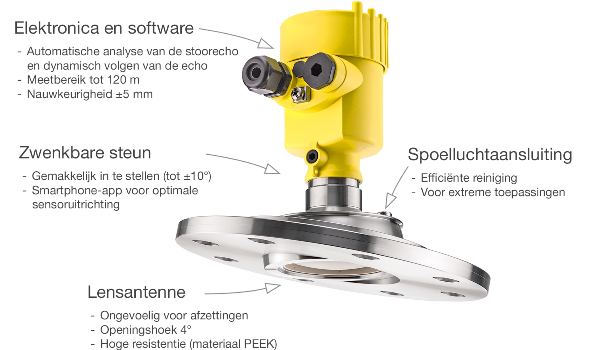

De nieuwe VEGAPULS 69 is leverbaar in twee uitvoeringen: met een eenvoudige en lichte kunststofantenne van PP n met een in een flens geïntegreerde lensantenne.
| Kenmerken |
|
|
| Frequentie |
80 GHz |
|
| Meetbereik |
tot 120 m (394 ft) |
|
| Meetafwijking |
±5 mm |
|
| Reactietijd |
≤1 s |
|
| Classificaties |
Ex-classificaties, vrijeveldclassificatie cf. EN 302729-1/2 |
|
| Procesaansluiting | Montagebeugel, adapterflens vanaf DN100 Losse flenzen vanaf DN 80 |
Flenzen vanaf DN 80 Flens met zwenkbare steun vanaf DN 100 |
| Procesdruk | -1 … +2 bar (-100 … +200 kPa) |
-1 … +3 bar (-100 … +300 kPa) |
| Procestemperatuur | -40 … +80 °C (-40 … +176 °F) |
-40 … +200 °C (-40 … +392 °F) |
