VEGABAR, VEGAWELL, VEGADIF: Hydrostatyczny pomiar poziomu napełnienia

W przypadku hydrostatycznego pomiaru poziomu, cela pomiarowa przetwornika ciśnienia rejestruje najmniejsze zmiany ciśnienia hydrostatycznego wywołane wzrostem lub spadkiem poziomu napełnienia. Zintegrowany moduł elektroniczny przekształca ciśnienie w sygnał elektryczny, a następnie w sygnał wyjściowy. Do pomiaru poziomu napełnienia metodą hydrostatyczną stosowane są różne cele pomiarowe.
Korzyści
  • Pomiar poziomu napełnienia metodą hydrostatyczną jest niewrażliwy na wydzielanie piany oraz elementy wewnętrzne zbiornika
  • Ceramiczne cele pomiarowe zapewniają doskonałą, długoterminową stabilność oraz wysoką odporność na przeciążenia
  • Metalowe cele pomiarowe działają także w większych zakresach pomiarowych

Krok po kroku do właściwego czujnika

Co chcesz mierzyć?

{{selection.Description}}

Produkty
Funkcja
Zastosowania
PRO
VEGABAR 81

VEGABAR 81

Z separatorem membranowym, do wysokich temperatur

Do produktu
PRO
VEGABAR 82

VEGABAR 82

Uniwersalny przetwornik z ceramiczną celą pomiarową

Do produktu
PRO
VEGABAR 83

VEGABAR 83

Z metalową membraną pomiarową, do wysokich ciśnień

Do produktu
PRO
VEGABAR 86

VEGABAR 86

Z ceramiczną membraną pomiarową

Do produktu
PRO
VEGABAR 87

VEGABAR 87

Z metalową membraną pomiarową

Do produktu
PRO
VEGADIF 85

VEGADIF 85

Z metalową membraną pomiarową

Do produktu
PRO
VEGAWELL 52

VEGAWELL 52

Z ceramiczną membraną pomiarową

Do produktu
BASIC
VEGAWELL S51

VEGAWELL S51

Z ceramiczną membraną pomiarową, standardowa sonda poziomu

1,970.00 zł
Cena podstawowa
Do produktu

Jak działa hydrostatyczny pomiar poziomu napełnienia?

Cela pomiarowa zanurzona w cieczy mierzy poziom napełnienia w oparciu o występujące ciśnienie hydrostatyczne.

Ciśnienie hydrostatyczne zależy od masy cieczy i tym samym jest proporcjonalne do poziomu napełnienia. Im wyższe zmierzone ciśnienie hydrostatyczne, tym wyższy poziom cieczy.

Przetwornik pomiarowy ciśnienia jest montowany w zbiorniku tak, żeby cela pomiarowa była zanurzona w cieczy. Przetwornik pomiarowy ciśnienia mierzy ciśnienie hydrostatyczne i przetwarza je na poziom napełnienia. Poniższe równanie przedstawia występującą zależność:
wysokość słupa cieczy (poziom napełnienia) = ciśnienie hydrostatyczne / (gęstość cieczy * przyspieszenie ziemskie).



Jakie zalety ma hydrostatyczny pomiar poziomu napełnienia?

Hydrostatyczna zasada pomiaru jest stosowana w przemyśle od dawna. Hydrostatyczne przetworniki ciśnienia są stosowane w praktyce i znane użytkownikom w wielu gałęziach przemysłu. Hydrostatyczne przetworniki ciśnienia działają niezawodnie i precyzyjnie także w niekorzystnych warunkach pomiarowych, jak np. wydzielanie piany, ruch cieczy wywołany mieszadłem lub instalacje wewnętrzne zbiornika. Użytkownik nie musi uwzględniać właściwości medium takich, jak stała dielektryczna, ponadto kalibracja przyrządu jest bardzo prosta.

Hydrostatyczny pomiar poziomu jest podstawową zasadą pomiaru w automatyzacji procesów, dlatego wymagania dotyczące czujników stale rosną. Użytkownik ma możliwość dobrania materiału celi pomiarowej, który będzie optymalny dla danego procesu technologicznego. VEGA oferuje przykładowo bezolejowe, odporne na ścieranie, ceramiczne cele pomiarowe, jak również odporne chemicznie, metalowe cele pomiarowe do prowadzenia niezawodnych pomiarów w różnych cieczach.

Gdzie wykorzystuje się pomiar poziomu z użyciem sond hydrostatycznych?

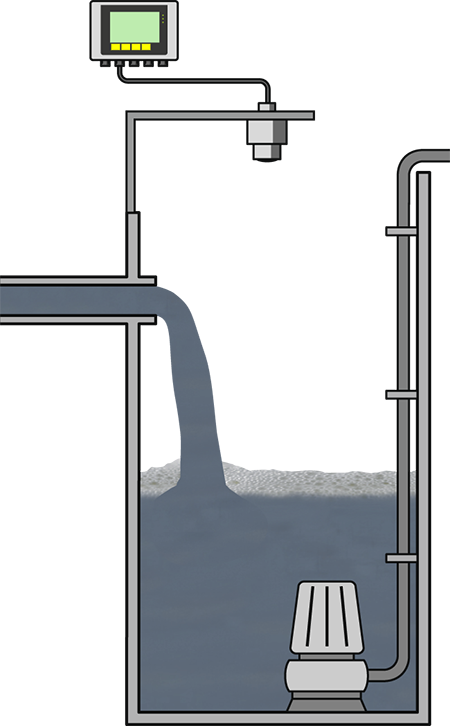

Dokładność wyników hydrostatycznego pomiaru poziomu napełnienia wymaga uwzględnienia ciężaru właściwego cieczy w zbiorniku i przyspieszenia ziemskiego. W związku z tym hydrostatyczne przetworniki ciśnienia stosowane są tam, gdzie te wartości są stałe. Typowe zastosowania to otwarte lub wentylowane zbiorniki w zakładach przemysłowych albo otwarte kanały w gospodarce wodno-ściekowej. W zamkniętych zbiornikach konieczny jest drugi pomiar ciśnienia dla nadciśnienia wewnątrz zbiornika.
