Separador de vapor

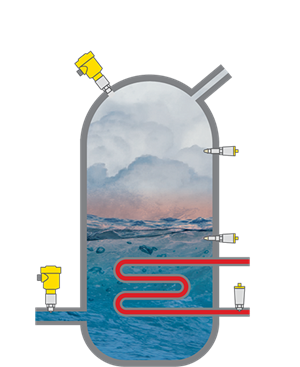

Medição de pressão e detecção de nível pontual em separador de vapor
|
|
Dados do processo
Tarefa de medição:
Medição de pressão e nível pontual
Ponto de medição:
Tanque e tubulação
Faixa de medição até:
+3,5 bar
Produto:
Água, vapor saturado
Temperatura do processo:
+50 …+135 °C
Pressão do processo:
0 … +5 bar
Desafios especiais:
Condensado
Área de utilização
Na geração de água purificada, o separador de vapor é abastecido com água de torneira. A água então evapora e é transportada para o condensador. A evaporação ocorre através de um trocador de calor, que é abastecido com vapor saturado. Para que o trocador de calor esteja constantemente coberto de água, é necessária uma detecção confiável do nível limite. A pressão dentro do separador de vapor tem que permanecer constante para que seja atingido o grau de eficiência máximo.
Sua vantagem
Seguro
Os materiais utilizados não interagem com o produto
Econômico
Máxima eficiência no processo através de medições confiáveis
Uso fácil
Sistema de adaptadores único para todas as conexões do processo
Produtos recomendados
VEGABAR 83
Transmissor para medir sobrepressão na fase de vapor
- Fácil limpeza graças ao design higiênico
- Materiais homologados conforme CE 1935/2004 e FDA
- O transmissor de pressão sem elastômeros reduz o esforço de manutenção
Faixa de medição - Distância
-
Faixa de medição - Pressão
-1 ... 1000 bar
Temperatura do processo
-40 ... 200 °C
VEGABAR 29
Transmissor para a medição de pressão na linha de vapor saturado
- Medição segura graças ao tempo rápido de resposta
- A montagem com um sifão permite o uso mesmo sob altas temperaturas
- Display bem legível com estrutura de menus VDMA, incluindo uma descrição de texto simples
Faixa de medição - Pressão
-1 ... 1000 bar
Temperatura do processo
-40 ... 130 °C
Precisão
0.3 %
VEGAPOINT 21
Chave de nível capacitiva para a detecção de nível pontual no separador de vapor
- Ponto de comutação seguro para água e vapor
- Fácil limpeza graças ao design higiênico
- Indicação de 360° do estado de comutação
- Conexão IO-Link para uma integração simples
Faixa de medição - Distância
-
Temperatura do processo
-40 ... 115 °C
Pressão do processo
-1 ... 64 bar
