VEGASWING, VEGAVIB, VEGAWAVE: Medição de nível pontual com chave vibratória

Na medição de nível pontual com uma chave de nível vibratória, uma haste ou um garfo é colocado para vibrar. Quando o garfo vibratória entra em contato com o produto, a oscilação se altera e a chave de nível emite um comando de comutação.
Chaves de nível vibratórias são utilizadas como proteção contra transbordo ou indicador de vazio em líquidos e em sólidos granulados ou em pó.

As vantagens
  • A montagem das chaves de nível vibratórias é simples
  • O comissionamento pode ocorrer sem produto
  • Medição segura de nível pontual – independente da posição de montagem. pressão. temperatura, espuma, viscosidade e granulação

Passo a passo para o sensor correto

O que deseja medir?

{{selection.Description}}

Catálogo de produtos
Nível contínuo
Nível pontual
Vibração Capacitivo Condutivo Radar Radiometria
Pressão
Camada separadora
Densidade
Vazão
Processamento de sinais
Acessórios e peças de reposição
Produtos
Função
BASIC
VEGASWING 51

VEGASWING 51

Para líquidos (densidade: > 0,5 ... 2,5 g/cm³)

Para o produto
BASIC
VEGASWING 53

VEGASWING 53

Para líquidos (densidade: > 0,5 ... 2,5 g/cm³) – com extensão de tubo

Para o produto
PRO
VEGASWING 61 Chave de nível vibratória para líquidos

VEGASWING 61

Para líquidos (densidade: > 0,5 ... 2,5 g/cm³) – versão compacta

Para o produto
PRO
VEGASWING 63

VEGASWING 63

Para líquidos (densidade: > 0,5 ... 2,5 g/cm³) – com extensão de tubo

Para o produto
PRO
VEGASWING 66 Chave de nível vibratória para líquidos sob temperaturas e pressões do processo extremas

VEGASWING 66

Para líquidos (densidade: > 0,42 ... 2,5 g/cm³) – versão para alta temperatura

Para o produto
PRO
VEGAVIB 61

VEGAVIB 61

Para sólidos granulados a partir de densidade 20 g/l – versão compacta

Para o produto
PRO
VEGAVIB 62

VEGAVIB 62

Para sólidos granulados a partir de densidade 20 g/l – com extensão de cabo

Para o produto
PRO
VEGAVIB 63

VEGAVIB 63

Para sólidos granulados a partir de densidade 20 g/l – com extensão de tubo

Para o produto
PRO
VEGAWAVE 61

VEGAWAVE 61

Para sólidos em pó e finos a partir de densidade 8 g/l – versão compacta

Para o produto
PRO
VEGAWAVE 62

VEGAWAVE 62

Para sólidos em pó e finos a partir de densidade 8 g/l – com extensão de cabo

Para o produto
PRO
VEGAWAVE 63

VEGAWAVE 63

Para sólidos em pó e finos a partir de densidade 8 g/l – com extensão de tubo

Para o produto
Líquidos Produtos sólidos

Função

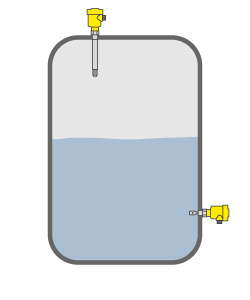

Na medição de nível pontual com uma chave de nívelvibratória, um garfo é colocado para vibrar. Quando a sonda vibratória entra em contato com o produto, a oscilação se altera e a chave de nível emite um comando de comutação. Chaves de nível vibratórias são utilizadas como proteção contra transbordo ou indicador de vazio.

Designs

A VEGASWING 61 é instalada diretamente no ponto de atuação A VEGASWING 63 é modelo com tubo de extensão. O ponto de atuação pode estar até 6 m da conexão do processo.

Montagem

A chave de nível pode ser montada em qualquer posição. O instrumento só precisa ser instalado de tal modo que o elemento oscilante fique na altura do ponto de atuação desejado.

Conexão

O instrumento é conectado com um cabo comum.

Comissionamento

O sensor é um instrumento compacto, o que significa que ele pode ser usado sem sistema de avaliação externo e disponibiliza um sinal de comutação. Com esse sinal de comutação, pode-se comandar diretamente um instrumento conectado (por exemplo, um alarme, uma bomba, etc.)

Função

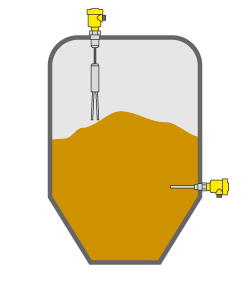

Na medição de nível pontual com uma chave de nível vibratória, uma haste ou um garfo vibra. Quando o garfo vibratória entra em contato com o produto, a oscilação se altera e a chave de nível emite um comando de comutação. Chaves de nível vibratórias são usadas como proteção contra transbordo ou indicador de vazio para produtos sólidos granulados ou em pó.

Designs

VEGAWAVE granulometria de até 10 mm, acima disso, VEGAVIB. O tipo 61 é instalado diretamente no ponto de atuação o tipo 62 tem um cabo de extensão (máx. 80 m) e o tipo 63 é uma versão com tubo de extensão (máx. 6 m).

Montagem

A chave de nível pode ser montada em qualquer posição. O instrumento só precisa ser instalado de tal modo que o elemento oscilante fique na altura do ponto de atuação desejado.

Conexão

O instrumento é conectado com um cabo comum.

Comissionamento

O sensor é um instrumento compacto, o que significa que ele pode ser usado sem sistema de avaliação externo e disponibiliza um sinal de comutação. Com esse sinal de comutação, pode-se comandar diretamente um instrumento conectado (por exemplo, um alarme, uma bomba, etc.)
