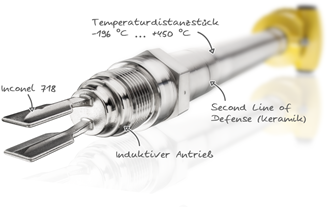

VEGASWING 66

Chave vibratória para líquidos sob extremas temperaturas e pressões do processo

Para líquidos (densidade: > 0,42 ... 2,5 g/cm³) – versão para alta temperatura

Área de aplicação

Configurável tanto na versão compacta como na versão com tubo de extensão até 3 m. Numerosas conexões de processo, aprovações, bem como versões de carcaça e eletrônica.
O VEGASWING 66 é utilizado como chave de nível vibratória universal em todos os líquidos. Em modelo compacto ou com tubo de extensão, ele detecta o nível com precisão milimétrica e com segurança. O aparelho pode ser utilizado em reservatórios e geradores de vapor como detector vazio ou cheio. O VEGASWING 66 oferece máxima segurança e confiabilidade em uma ampla faixa de temperatura e pressão do processo.

Sua vantagem

  • Função precisa e confiável devido ao ponto de comutação independente do produto
  • Baixos custos de manutenção e conservação
  • Alta segurança de funcionamento através da monitoração do elemento sensor

Configurar produto

Configurar produto

Todos os documentos e software para este produto podem ser encontrados em nossa central de downloads.

Exibir todos downloads
Aplicação
Dados técnicos
Documentação
Acessório
Configurar produto

Outras aplicações

Level measurement and point level detection in the deethanizer

Despropanizador

Medição de nível e detecção de nível limite no despropanizador

Para a aplicação
Caldeira

Caldeira

Medição de nível e detecção de nível pontual na geração de calor para o processo

Para a aplicação
Tanque de contenção

Tanque de contenção

Medição de nível de enchimento e detecção de nível limite em tanques de retenção

Para a aplicação
Level measurement and point level detection in the deethanizer

Coluna de fracionamento

Medição de nível e detecção de nível limite na coluna de fracionamento

Para a aplicação
Dados técnicos
Temperatura do processo
  • -196 ... 450 °C [°C - °F]
Pressão do processo
  • -1 ... 160 bar [Bar - kPa - psi]
Versão
  • versão compacta
  • with gas-tight leadthrough
  • with tube extension
Materiais, partes molhadas
  • 316L
  • Alloy C22 (2.4602)
  • Inconel 718
Conexão roscada
  • G1, 1 NPT, R1
Conexão flangeada
  • ≥ DN50, ≥ 2"
Material de vedação
  • Sem contato com o processo
Material do invólucro
  • Plástico
  • Alumínio
  • Plástico
  • Aço inoxidável (eletropolido)
Classificação de proteção
  • IP66/IP67
  • IP66/IP68 (1 bar)
  • IP65
Saída
  • Relay (DPDT)
  • Transistor (NPN/PNP)
  • Dois fios
Temperatura ambiente
  • -40 ... 70 °C
Homologações
Escopo
  • ATEX / Europa
  • CSA / Canadá
  • EAC (GOST) / Belarus
  • EAC (GOST) / Russia
  • IEC / mundial
  • UKR Sepro / Ukraine
  • INMETRO / Brasil
  • CCOE / India
Proteção contra explosões
  • Segurança intrínseca Ex ia
  • Encapsulamento à prova de pressão Ex d
Aprovação do navio
  • BV
  • GL
Proteção contra transbordamento
  • WHG
  • VLAREM II
Qualificação SIL
  • SIL2
Steam boiler approval
  • EN12952-11, EN12953-9
Visualização & configuração
Indicação
  • Pluggable display module PLICSLED

Gerador de desenhos
