VEGAPULS 69 – Katı malzemeler için yeni radar sensörü
Katı malzemeler için kullanılan çok yönlü radar ölçüm cihazı VEGAPULS 69, seviye ölçümünde ideale bir adım daha yaklaşmaktadır. Seviye ölçüm cihazı 80 GHz frekansında çalışmaktadır. Bu da yansıma sinyalinin daha iyi odaklanmasını sağlar. VEGAPULS 69, çok sayıda iç modülü olan hazne ve silolarda iyi odaklanma kabiliyeti sayesinde hatalı sinyallerin etkisinin azaltılmasına yardımcı olur.
VEGAPULS 69, son derece geniş kullanım spektrumunda çok yüksek güvenlik, güvenilirlik ve kesinlik sağlamaktadır.
VEGAPULS 69, son derece geniş kullanım spektrumunda çok yüksek güvenlik, güvenilirlik ve kesinlik sağlamaktadır.
VEGAPULS 69, radar ışınını iyi odaklama kabiliyeti ve yüksek verici frekansı sayesinde katı malzemeler için günümüzde kullanılan en modern seviye ölçüm cihazı olarak göze çarpıyor.
Daha iyi odaklanma
VEGAPULS 69, 80 GHz verici frekansında çalışmaktadır, anten büyüklüğü yaklaşık 75 mm'dir. Bununla sadece 4º'lik açılma açısına ulaşılır. Anten büyüklüğü aynı kalan ancak verici frekansı 26 GHz olan bir radar sensöründe ise açılma açısı yaklaşık 10º'dir. Buna karşılık 80 GHz'lik ışının iç modülleri veya hazne duvarına yapışan maddeleri teğet geçmesi ölçümü daha güvenli ve güvenilir yapar.
Daha yüksek dinamik
Yeni VEGAPULS 69'un 120dB değerinde büyük bir dinamik aralığı olmasından dolayı en küçük yansımalar bile ölçülebilmektedir. Toz plastik, havada uçuşan kül veya kuru tahta tozu gibi kötü yansıma özellikleri olan maddeler, bu yeni teknik sayesinde güvenilir şeklide ölçülebilmektedir. En küçük yansıma sinyallerinin ölçülebilmesi sayesinde styropor parçacıkları veya aerosil uygulamaları da mümkündür.
Daha büyük ölçüm aralığı
VEGAPULS 69 çok iyi odaklanma ve yüksek dinamik aralığı sayesinde 120 m'lik mesafede dahi kötü yansıma özelliği olan katı malzemeleri güvenli şekilde algılayabilir. Sistem, sensörün en küçük ölçüm aralıklarında bile aynı değerlerde çalışabileceği şekilde tasarlanmıştır. Yeni VEGAPULS 69'un döngü süresi bir saniyeden az, hassasiyeti ise+/-5 mm'dir.
VEGAPULS 69, 80 GHz verici frekansında çalışmaktadır, anten büyüklüğü yaklaşık 75 mm'dir. Bununla sadece 4º'lik açılma açısına ulaşılır. Anten büyüklüğü aynı kalan ancak verici frekansı 26 GHz olan bir radar sensöründe ise açılma açısı yaklaşık 10º'dir. Buna karşılık 80 GHz'lik ışının iç modülleri veya hazne duvarına yapışan maddeleri teğet geçmesi ölçümü daha güvenli ve güvenilir yapar.
Daha yüksek dinamik
Yeni VEGAPULS 69'un 120dB değerinde büyük bir dinamik aralığı olmasından dolayı en küçük yansımalar bile ölçülebilmektedir. Toz plastik, havada uçuşan kül veya kuru tahta tozu gibi kötü yansıma özellikleri olan maddeler, bu yeni teknik sayesinde güvenilir şeklide ölçülebilmektedir. En küçük yansıma sinyallerinin ölçülebilmesi sayesinde styropor parçacıkları veya aerosil uygulamaları da mümkündür.
Daha büyük ölçüm aralığı
VEGAPULS 69 çok iyi odaklanma ve yüksek dinamik aralığı sayesinde 120 m'lik mesafede dahi kötü yansıma özelliği olan katı malzemeleri güvenli şekilde algılayabilir. Sistem, sensörün en küçük ölçüm aralıklarında bile aynı değerlerde çalışabileceği şekilde tasarlanmıştır. Yeni VEGAPULS 69'un döngü süresi bir saniyeden az, hassasiyeti ise+/-5 mm'dir.
80 GHz'lik bir radar ışını sadece dolum malzemesini algılar. 26 GHz'lik bir radar ışını ise iç modülleri, taşıyıcı kolonları ve çöken maddeleri de algılar.
Optimal sensör oryantasyonu için akılı telefon uygulaması
Devreye alımı biraz daha kolaylaştırmak için, akıllı telefonların kullanımına uygun bir uygulama geliştirilmiştir. Bu uygulama, sensörün döner bağlantı üzerinde hızlı ve kolay bir şekilde oryantasyonunu sağlar.

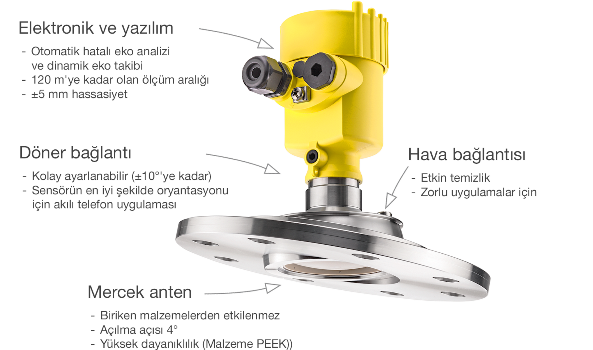

VEGAPULS 69: Bir sensör - İki model
Yeni VEGAPULS 69'un iki modeli bulunmaktadır.
Bunlardan biri PP malzemeden olan kapsüllenmiş hafif plastik anten, diğeri ise flanş içine entegre mercek anteni olan modelidir:
| Karakteristik özellikler |
|
|
| Frekans |
80 GHz |
|
| Ölçüm aralığı |
120 m'ye (394 ft) kadar |
|
| Ölçüm sapması |
±5 mm |
|
| Reaksiyon süresi |
≤1 s |
|
| Onaylar |
Ex onayları, EN 302729-1/2'ye açık saha onayı |
|
| Proses bağlantısı |
Montaj askısı, DN 100 üzeri adaptör flanşı DN 80 üzeri sıkıştırma flanşları |
DN 80 üzeri flanşlar DN 100 üzeri döner bağlantılı flanşlar |
| Proses basıncı |
-1 … +2 bar (-100 … +200 kPa) |
-1 … +3 bar (-100 … +300 kPa) |
| Proses sıcaklığı |
-40 … +80 °C (-40 … +176 °F) |
-40 … +200 °C (-40 … +392 °F) |
