VEGABAR 83

Pressure transmitter with metallic measuring cell

Yüksek basınçlar için, metal ölçüm hücreli


Uygulama sahasi

Yüksek proses basınçlarında sıvıların ve akışkan dolum malzemelerinin ölçümü için. Elektronik fark basınç ölçümü için VEGABAR 80 serisinin herhangi bir sensörü ile kombine edilebilir.
The VEGABAR 83 is a pressure transmitter for pressure measurement of gases, vapours and liquids in all industries. The VEGABAR 83 offers special advantages in applications with high pressures. The simple connection of VEGABAR series 80 sensors as electronic differential pressure opens new possibilities for the measurement of differential pressures.

Yararlari

  • Maximum dependability and safety through proven technology
  • High reliability through vacuum resistant version
  • Universal use due to welded measuring cell

Ürünü konfigüre et

Ürünü konfigüre et
Uygulama
Teknik veriler
Dökümanlar
Aksesuar
Ürünü konfigüre et

Metalik ölçüm hücreli, yüksek basınç konusunda uzman cihaz

Basınç ölçüm cihazı VEGABAR 83, yüksek proses basınçlı sıvıların ve viskoz sıvıların doluluk ve basınç ölçümünde kullanılmaya son derece elverişlidir. Metalik ölçüm hücresi sayesinde vakum altında bile en doğru ölçüm değerlerini elde etmenizi sağlar.
Basınç ölçüm cihazı, proses basınç ölçümü ve doluluk ölçümü gibi yüksek basınçlı proseslerde kullanılacak ilk seçenektir. Örneğin aşağıdaki proseslerde kullanım için idealdir:
  • Hidrolik pompalarda kontrol basıncı ölçümü
  • Ürün hatlarında sevk basıncının ölçümü
  • Asfalt plentinde bitüm doluluk oranı ölçümü
  • Depolama tanklarında doluluk oranı ölçümü, örneğin mandıralarda süt doluluk oranının ölçümü

Diger uygulamalar

Isı eşanjörü

Isı eşanjöründe pastörize işleminde basınç ölçümü

Isı eşanjöründe pastörize işleminde basınç ölçümü

Uygulama

Eritici maddeli tepkime haznesi

Karıştırma proseslerinde seviye, basınç ve sınır seviye ölçümü

Karıştırma proseslerinde seviye, basınç ve sınır seviye ölçümü

Uygulama

Homojenizatör

Homojenizatörde basınç ölçümü

Homojenizatörde basınç ölçümü

Uygulama

Buhar ayırıcı

Buhar ayırıcıda basınç ölçümü ve sınır seviye tespiti

Buhar ayırıcıda basınç ölçümü ve sınır seviye tespiti

Uygulama
Teknik veriler
Measuring range - Distance
- [Meter - Foot]
Measuring range - Pressure
-1 ... 1000 bar [Bar - kPa - psi]
Process temperature
-40 ... 200 °C [°C - °F]
Process pressure
-1 ... 1000 bar [Bar - kPa - psi]
Accuracy
0.075 %
Materials, wetted parts
316L
Alloy C22 (2.4602)
316Ti (1.4571)
Alloy C4 (2.4610)
Threaded connection
≥ G½, ≥ ½ NPT
Flange connection
≥ DN25, ≥ 1"
Hygenic fittings
Slotted nut ≥ DN25 - DIN 11851
Varivent ≥ DN25
hygienic fitting with tension flange DN32
Hygienice flange connection ≥ DN50 DIN11864-2
SMS 1145 DN51
SMS DN38
Hygienic fittings ≥ DN33 - DIN11864-1-A
Hyg. collar clamp adapter DN40PN40 DIN11864-3-A
Hyg. clamp connection DIN11864-3-A; DN50 Rohr ø53
Swagelok VCR screwing
Varivent G125
Seal material
no media contact
Housing material
Plastic
Aluminium
Stainless steel (precision casting)
Stainless steel (electropolished)
Protection rating
IP66/IP67
IP66/IP68 (1 bar)
IP68 (0,2 bar)
IP66/IP68 (25 bar)
IP69K
Output
Profibus PA
Foundation Fieldbus
4 … 20 mA
4 … 20 mA/HART - two-wire
Modbus
Secondary electronics for electronic differential pressure
Ambient temperature
-40 ... 80 °C
Onaylar
Scope
ATEX / Europe
CSA / Canada
FM / USA
EAC (GOST) / Belarus
EAC (GOST) / Russia
IEC / worldwide
INMETRO / Brazil
CCOE / India
CSA / USA and Canada
Explosion protection
Intrinsic safety "i"
Flameproof enclosure "d"
Dust explosion protection through housing "t"
Foodstuffs/Pharma
3A
EHEDG
FDA
EG1935/2004
Ship approval
ABS
BV
CCS
DNV
GL
LR
RINA
Overfill protection
WHG
VLAREM II
Gösterge ve kullanım
Adjustment
PLICSCOM
PC, PACTware and DTM
HART-Communicator
Software (e. g. AMS™, PDM)
Indication
Display/adjustment module PLICSCOM
VEGADIS 81
VEGADIS 82

Çizim jeneratörü

Bireysel konfigürasyonunuz için 2B ve 3B çizimleri oluşturun.

Simdi konfigüre et

Ürün katalogları

Proses basıncı

    • TR
    • EN
    • DE
    • CS
    • ES
    • FR
    • IT
    • NL
    • PL
    • PT
    • ZH
Indir

Ürüne ait bilgiler

VEGABAR 81, 82, 83

    • TR
    • EN
    • US
    • DE
    • ES
    • FR
    • IT
    • NL
    • PT
    • RU
    • ZH
Indir

Ürün Veri Pusulası

VEGABAR 83

4 … 20 mA - İki Telli

    • TR
    • EN
    • US
    • DE
    • ES
    • FR
    • IT
    • NL
    • PT
    • RU
    • ZH
Indir

İşletim kılavuzu

VEGABAR 83

4 … 20 mA - İki Telli

    • TR
    • EN
    • DE
    • CS
    • DA
    • ES
    • FR
    • HU
    • IT
    • KK
    • NL
    • NO
    • PL
    • PT
    • RU
    • SV
    • UK
    • ZH
Indir

Çizim jeneratörü

Bireysel konfigürasyonunuz için 2B ve 3B çizimleri oluşturun.

Simdi konfigüre et

Bu ürün için daha fazla Yüklemeler

Bu ürüne ait tüm dökümanlar ve yazılımlar İndirme Merkezimizde bulunabilir.

Tüm indirilenleri göster
Gösterge cihazları
Kontrol cihazları
Verilerin kablosuz iletimi
Koruyucu ayırıcı cihazlar
Aşırı voltaj koruması
Güç kaynakları
Aksesuarlar
Yedek parçaları
Önerimiz

PLICSCOM

Measured value indication and adjustment of plics® sensors

Ürün detaylari

Bluetooth-USB-Adapter

Wireless adjustment of sensors and instruments via Bluetooth

Ürün detaylari

VEGADIS 81

Remote measurement value indication and adjustment of plics® sensors

Ürün detaylari

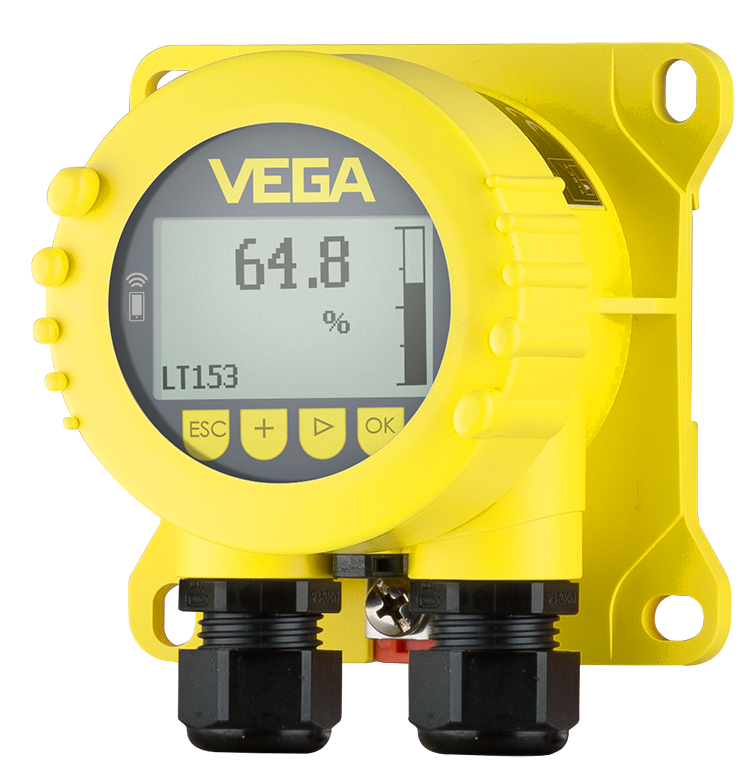

VEGADIS 82
