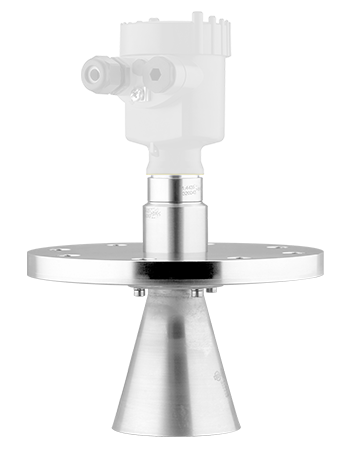

VEGAPULS 66

Radarsensor zur kontinuierlichen Füllstandmessung von Flüssigkeiten

Bei extremen Temperaturen und Drücken

VEGAPULS 66

Anwendungsbereich

Die erweiterte Auswahl an Prozessanschlüssen und Werkstoffen ermöglicht den Einsatz in extremen Temperatur- und Druckbereichen.

Der VEGAPULS 66 ist ein Sensor zur kontinuierlichen Füllstandmessung von Flüssigkeiten unter schwierigen Prozessbedingungen. Er eignet sich für Anwendungen in Lagertanks, Prozessbehältern oder Standrohren. Der VEGAPULS 66 ist durch unterschiedliche Antennenausführungen universell einsetzbar.

Ihr Nutzen

Hohe Anlagenverfügbarkeit, da verschleiß- und wartungsfrei
Wartungsfreier Betrieb durch berührungsloses Messverfahren
Zuverlässige Messung unabhängig von Prozessbedingungen

Produkt konfigurieren

Produktvergleich

Markieren Sie mehrere Produkte, um diese miteinander zu vergleichen.

Jetzt vergleichen

Zu Produktvergleich hinzufügen

Alle Dokumente und Software für dieses Produkt finden Sie in unserem Download-Center.

Alle Downloads anzeigen

Anwendung

Technische Daten

Dokumentation

Zubehör

Produkt konfigurieren

Radar-Füllstandmessgerät für Flüssigkeiten - auch bei stark bewegtem Füllgut

Die Einsatzbereiche für das Radar-Füllstandmessgerät VEGAPULS 66, das mit den härtesten Prozessbedingungen klarkommt, finden sich vor allem in der chemischen Industrie, in der Umwelt- und Recyclingtechnik und in der Petrochemie. Das berührungslos messende Radar-Füllstandmessgerät wird in der Prozesswärmeerzeugung in Dampftrommeln ebenso eingesetzt wie in Mud-Pits, in Prozessbehältern ebenso wie in Lagertanks.

Weitere Anwendungen

Hohlraum-Tanks

Füllstandmessung in Hohlraum-Servicetanks auf Marine- und Forschungsschiffen

Zur Anwendung

Technische Daten

Messbereich - Distanz

35 m [Meter - Foot]

Prozesstemperatur

-60 ... 400 °C [°C - °F]

Prozessdruck

-1 ... 160 bar [Bar - kPa - psi]

Messgenauigkeit

± 8 mm

Frequenz

6 GHz

Abstrahlwinkel

≥ 14°

Ausführung

für separate Hornantenne
mit Hornantenne ø 48 mm
mit Hornantenne ø 75 mm
mit Hornantenne ø 95 mm
mit ø 52 mm-Standrohr
für separates Standrohr
mit Hornantenne ø 140 mm (Email)
mit Hornantenne ø 145 mm
mit Hornantenne ø 160 mm (Email)
mit Hornantenne ø 195 mm
mit Hornantenne ø 240 mm

Medienberührte Werkstoffe

316L
Alloy C22 (2.4602)
Email
Alloy C276 (2.4819)
316
1.4435

Flanschanschluss

≥ DN50, ≥ 2"

Dichtungswerkstoff

EPDM
FKM
FFKM
Grafit und Keramik
PTFE
Silicon FEP ummant.

Gehäusewerkstoff

Kunststoff
Aluminium
Edelstahl (Feinguss)
Edelstahl (elektropoliert)

Schutzart

IP66/IP68 (0,2 bar)
IP66/IP67
IP66/IP68 (1 bar)

Ausgang

Profibus PA
Foundation Fieldbus
Zweileiter: 4 … 20 mA/HART
Modbus
Vierleiter: 4 … 20 mA/HART

Umgebungstemperatur

-40 ... 80 °C

Zulassungen

Geltungsbereich

ATEX / Europa
CSA / Kanada
FM / USA
EAC (GOST) / Weißrussland
EAC (GOST) / Kasachstan
EAC (GOST) / Russland
IEC / weltweit
KOSHA / Korea
NEPSI / China
UKR Sepro / Ukraine
IEC / Australien
UKEX

Explosionsschutz

Eigensicherheit "i"
Druckfeste Kapselung " d"
Staubexplosionsschutz "t"

Schiffzulassung

ABS
BV
CCS
DNV
GL
LR
NK
RINA
RMROS

Überfüllsicherung

SIL-Qualifikation

SIL2

Anzeige & Bedienung

Bedienung

PLICSCOM
PC, PACTware und DTM
HART-Communicator
Software (z. B. AMS™, PDM)

Anzeige-/Bedienmodul PLICSCOM
VEGADIS 81
VEGADIS 82

Zeichnungs-Generator

Generieren Sie 2D- und 3D-Zeichnungen für Ihre individuelle Konfiguration.

Jetzt konfigurieren

Generieren Sie 2D- und 3D-Zeichnungen für Ihre individuelle Konfiguration.

Jetzt konfigurieren

Weitere Downloads für dieses Produkt

Alle Dokumente und Software für dieses Produkt finden Sie in unserem Download-Center.

Alle Downloads anzeigen

Anzeigeinstrumente

Steuergeräte

Drahtlose Kommunikation

Trenngeräte

Überspannungsschutzgeräte

Komponenten

Zubehör

Ersatzteile

Unsere Empfehlung

PLICSCOM

Messwertanzeige und Bedienung an plics®-Sensoren

Zum Produkt

Bluetooth-USB-Adapter

Drahtlose Bedienung von Sensoren und Geräten via Bluetooth

Zum Produkt

VEGADIS 81

Abgesetzte Messwertanzeige und Bedienung von plics® Sensoren

€ 315.00

Basispreis

Zum Produkt

VEGADIS 82

Externe Messwertanzeige und Bedienung für 4 … 20 mA/HART-Sensoren

€ 252.00

Basispreis

Zum Produkt

VEGADIS 176

Abgesetzte Anzeige zum Einsatz in 4 … 20 mA-Stromschleife

€ 227.00

Basispreis

Zum Produkt

Magnetstift für Anzeige-/Bedienmodul PLICSCOM

Magnetstift zur Vor-Ort-Bedienung

Zum Produkt

VEGAMET 141

1 x 4 … 20 mA-Sensoreingang, 1 x 4 … 20 mA-Stromausgang, 3 x Arbeitsrelais, 1 x Störmelderelais (anstelle von Arbeitsrelais), Ex-Zulassung, Speisetrenner, Schiffzulassung, Vor-Ort-Anzeige, Dreh-/Druckknopf- und Smartphone-Bedienung

€ 426.00

Basispreis

Zum Produkt

VEGAMET 142

2 x 4 … 20 mA-Sensoreingänge, 2 x 4 … 20 mA-Stromausgänge, 3 x Arbeitsrelais, 1 x Störmelderelais (anstelle von Arbeitsrelais), Ex-Zulassung, Speisetrenner, Schiffzulassung, Vor-Ort-Anzeige, Dreh-/Druckknopf - und Smartphone-Bedienung

€ 552.00

Basispreis

Zum Produkt

VEGAMET 341

€ 463.00

Basispreis

Zum Produkt

VEGAMET 342

€ 589.00

Basispreis

Zum Produkt

VEGAMET 841

1 x 4 … 20 mA-Sensoreingang, 1 x 4 … 20 mA-Stromausgang, 3 x Arbeitsrelais, 1 x Störmelderelais (anstelle von Arbeitsrelais), Vor-Ort-Anzeige, 4-Tasten- und Smartphone-Bedienung

€ 501.00

Basispreis

Zum Produkt

VEGAMET 842

2 x 4 … 20 mA-Sensoreingänge, 2 x 4 … 20 mA-Stromausgänge, 3 x Arbeitsrelais, 1 x Störmelderelais (anstelle von Arbeitsrelais), Vor-Ort-Anzeige, 4-Tasten- und Smartphone-Bedienung

€ 627.00

Basispreis

Zum Produkt

VEGAMET 861

1 x 4 … 20 mA/HART-Sensoreingang, 2 x Digitaleingänge, 1 x 4 … 20 mA-Stromausgang, 4 x Arbeitsrelais, 1 x Störmelderelais (anstelle von Arbeitsrelais), Vor-Ort-Anzeige, 4-Tasten- und Smartphone-Bedienung

€ 702.00

Basispreis

Zum Produkt

VEGAMET 862

2 x 4 … 20 mA/HART-Sensoreingänge, 4 x Digitaleingänge, 3 x 4 … 20 mA-Stromausgänge, 6 x Arbeitsrelais, 1 x Störmelderelais (anstelle von Arbeitsrelais), Vor-Ort-Anzeige, 4-Tasten- und Smartphone-Bedienung

€ 841.00

Basispreis

Zum Produkt

VEGAMET 624

Messwertanzeige, einfache Regelungs- und Steuerungsfunktionen sowie Messdatenfernabfrage für einen 4 ... 20 mA/HART-Sensor

Zum Produkt

VEGAMET 625

Messwertanzeige, einfache Regelungs- und Steuerungsfunktionen sowie Messdatenfernabfrage für zwei HART-Sensoren

Zum Produkt

VEGAMET 391

Messwertanzeige, einfache Regelungs- und Steuerungsfunktionen, Messdatenfernabfrage Optimiert für die Wasser-/Abwasserbranche

Zum Produkt

VEGATOR 141

Einkanaliges Auswertgerät zur Grenzstanderfassung - 4 … 20 mA

Übertragung von 4 … 20 mA - Signalen zur Grenzstandmeldung

€ 240.00

Basispreis

Zum Produkt

VEGATOR 142

Zweikanaliges Auswertgerät zur Grenzstanderfassung - 4 … 20 mA

Übertragung von 4 … 20 mA - Signalen zur Grenzstandmeldung

€ 342.00

Basispreis

Zum Produkt

VEGASCAN 693

Messwertanzeige und Messdatenfernabfrage für bis zu 15 HART-Sensoren

Zum Produkt

PLICSMOBILE T81

Zum Produkt

VEGABOX 03

Druckausgleichsgehäuse mit Belüftungsfilter

Zum Produkt

Profibus-PA/DP-Segmentkoppler

Einfacher Segmentkoppler für bis zu 93,75 kbit/s DP-seitig

Zum Produkt

Antennenverlängerung PLICSMOBILE

Zum Produkt

VEGADIS-Adapter

Zum Anschluss einer externen Anzeige- und Bedieneinheit oder eines Secondary-Sensors.

Zum Produkt

Horn-/Standrohrantenne VEGAPULS 66

Die Hornantenne ist ein Ersatzteil für Radarsensoren. Die Antennenverlängerung ist ein Zubehör- bzw. Nachrüstteil für Radarsensoren. Typische Einsatzbereiche sind Behälter mit langen Stutzen oder Einbauten in der Behälterwand.

Zum Produkt

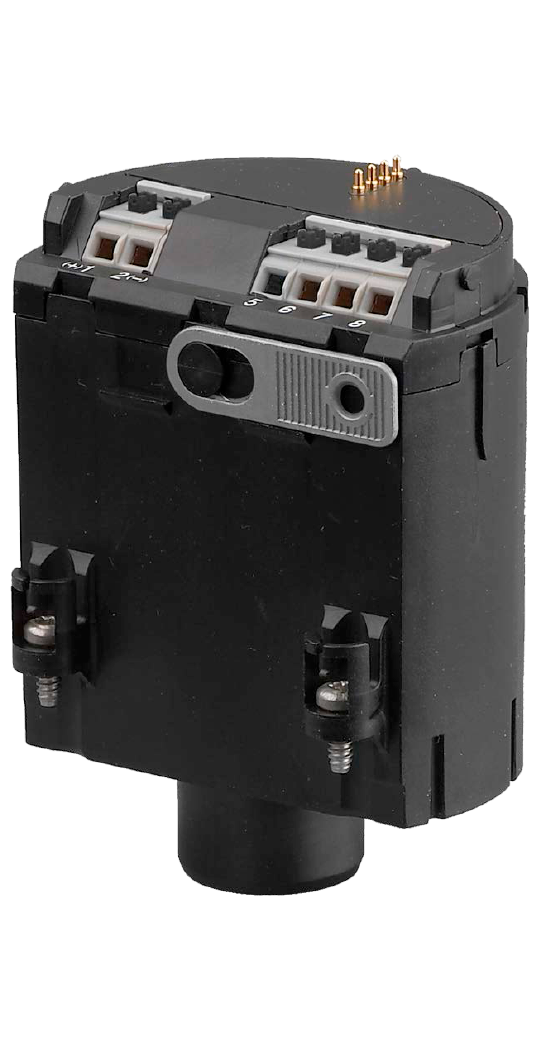

Elektronik VEGAPULS Serie 60 plics®plus
