VEGAFLEX 81

Sensore TDR per la misura continua di livello e d'interfase su liquidi

Sensore TDR universale per liquidi di ogni genere


VEGAFLEX 81 - Sensore TDR per la misura continua di livello e d'interfase su liquidi
VEGAFLEX 81

Campo d'impiego

Sensore a fune, a barra o coassiale. Il sensore fornisce valori di misura precisi e affidabili anche in presenza di vapore, adesioni, formazione di schiuma o condensa – anche in tubi di livello o bypass.
Con il VEGAFLEX 81 misurate liquidi di ogni tipo senza bisogno di manutenzione. Anche in applicazioni con vapore, adesioni, formazione di schiuma o condensa il sensore fornisce valori di misura precisi e sicuri. Il VEGAFLEX 81 costituisce una soluzione economica per le vostre misure di livello e d'interfaccia .

I vostri benefici

  • La calibrazione guidata consente una semplice, veloce e sicura messa in servizio
  • Sonde accorciabili offrono semplice standardizzazione e massima flessibilità nella pianificazione
  • Ampie possibilità di diagnostica assicurano il funzionamento esente da manutenzione e quindi un'elevata disponibilità dell'impianto

Configurare prodotto

Configurare prodotto

Tutti i documenti e il software per questo prodotto sono disponibili nel nostro Download Center.

Mostra tutti i download
Applicazione
Dati tecnici
Documentazione
Accessori
Configurare prodotto

L’asso nella manica per la misura di livello e d’interfaccia su tutti i liquidi

Il sensore VEGAFLEX 81 ad onda onda guidata è lo strumento ideale per la misura di livello e interfaccia in qualsiasi tipo di liquido. Il radar guidato si contraddistingue per la massima versatilità e viene impiegato in quasi tutti i settori industriali. Per la misura su liquidi in serbatoi di stoccaggio o tubi di livello, di bitumi o gas liquidi, in serbatoi di dosaggio o serbatoi di stoccaggio di grandi dimensioni – VEGAFLEX 81 assicura ovunque una misura di livello o interfaccia sicura e affidabile.

Il radar guidato fornisce valori di misura affidabili per le regolazioni o i sistemi di protezione di processo come per es.

  • misura di livello in serbatoi di stoccaggio di ammoniaca
  • misura di livello in tubi di livello
  • misura di interfaccia in serbatoi di stoccaggio, tubi di bypass, tubi di livello




Dati tecnici
Campo di misura - distanza
75 m [Meter - Foot]
Temperatura di processo
-60 ... 200 °C [°C - °F]
Pressione di processo
-1 ... 40 bar [Bar - kPa - psi]
Precisione di misura
± 2 mm
Esecuzione
Esecuzione base per fune sostituibile ø 2; ø 4 mm
Esecuzione base per barra sostituibile ø 8 mm
Esecuzione base per barra sostituibile ø 12 mm
Esecuzione coassiale ø 21,3 mm per applicazione ammoniaca
Esecuzione coassiale ø 21,3 mm con foro singolo
Esecuzione coassiale ø 21,3 mm con fori multipli
Esecuzione coassiale ø 42,2 mm con fori multipli
Barra sostituibile ø 8 mm
Barra sostituibile ø 12 mm
Fune sostituibile ø 2 mm con peso tenditore
Fune sostituibile ø 4 mm con peso tenditore
Fune sostituibile ø 2 mm con peso di centraggio
Fune sostituibile ø 4 mm con peso di centraggio
Fune sostituibile ø 4 mm senza peso
Fune sostituibile, rivestita in PFA ø4 mm con peso di centraggio non rivestito
Materiali a contatto col prodotto
PFA
316L
Lega C22 (2.4602)
Alloy 400 (2.4360)
Alloy C276 (2.4819)
Duplex (1.4462)
304L
Attacco filettato
≥ G¾, ≥ ¾ NPT
Attacco flangiato
≥ DN25, ≥ 1"
Materiale di tenuta
EPDM
FKM
FFKM
Silicone rivestito FEP
Vetro borosilicato
Materiale custodia
Resina
Alluminio
Acciaio speciale (microfusione)
Acciaio speciale (lucidatura elettrochimica)
Tipo di protezione
IP66/IP68 (0,2 bar)
IP66/IP67
IP66/IP68 (1 bar)
Uscita
Profibus PA
Foundation Fieldbus
4 … 20 mA/HART - bifilare
Modbus
4 … 20 mA/HART - quadrifilare
Temperatura ambiente
-40 ... 80 °C
Omologazioni
Area di validità
ATEX / Europa
CSA / Canada
FM / USA
EAC (GOST) / Bielorussia
EAC (GOST) / Kazakistan
EAC (GOST) / Russia
IEC / mondiale
NEPSI / Cina
UKR Sepro / Ucraina
INMETRO / Brasile
CCOE / India
KTL Corea
UKEX
Protezione dall'esplosione
Sicurezza intrinseca "i"
Incapsulamento antideflagrante "d"
Protezione contro le esplosioni di polveri tramite custodia "t"
Alimentare/farmaceutico
FDA
Omologazione navale
ABS
BV
CCS
DNV
LR
NK
RINA
Sicurezza di sovrappieno
WHG
VLAREM II
Qualificazione SIL
SIL 2
Display e calibrazione
Calibrazione
PLICSCOM
PC, PACTware e DTM
HART communicator
Software (ad es. AMS™, PDM)
indicazione
Tastierino di taratura con display PLICSCOM
VEGADIS 81
VEGADIS 82

Generatore di disegni

Generazione di disegni 2D e 3D per la configurazione individuale.

Configurare adesso

Catalogo prodotti

Radar ad onda guidata

    • IT
    • EN
    • DE
    • CS
    • ES
    • FR
    • NL
    • PL
    • PT
    • TR
    • ZH
Download

Scheda tecnica prodotto

VEGAFLEX 81

4 … 20 mA/HART - bifilare

    • IT
    • EN
    • US
    • DE
    • ES
    • FR
    • NL
    • PT
    • TR
    • ZH
Download

Istruzioni d'uso

VEGAFLEX 81

4 … 20 mA/HART - bifilare

    • IT
    • EN
    • DE
    • CS
    • DA
    • ES
    • FI
    • FR
    • HU
    • KK
    • KO
    • NL
    • NO
    • PL
    • PT
    • SV
    • TR
    • UK
    • ZH
Download

Informazione prodotto

VEGAFLEX 81, 83, 86

    • IT
    • EN
    • US
    • DE
    • ES
    • FR
    • NL
    • PT
    • TR
    • ZH
Download

Generatore di disegni

Generazione di disegni 2D e 3D per la configurazione individuale.

Configurare adesso

Altri download per questo prodotto

Tutti i documenti e il software per questo prodotto sono disponibili nel nostro Download Center.

Mostra tutti i download
Indicatori
Unità di controllo
Comunicazione senza fili
Barriere di separazione
Barriere di protezioni
Alimentatori
Accessori
Pezzi di ricambio
La nostra raccomandazione

PLICSCOM

Visualizzazione dei valori di misura e calibrazione sui sensori plics®

Dettagli prodotto

Adattatore USB Bluetooth

Calibrazione wireless di sensori e apparecchi via Bluetooth

Dettagli prodotto

VEGADIS 81

Visualizzazione remota dei valori di misura e calibrazione di sensori plics®

€ 305.00

Prezzo base

Dettagli prodotto

VEGADIS 82

Indicazione e calibrazione esterna dei valori di misura per sensori 4 … 20 mA/HART

€ 244.00

Prezzo base

Dettagli prodotto

VEGADIS 176

Viasualizzazione remota per l'impiego in circuiti elettrici 4 ... 20 mA

€ 220.00

Prezzo base

Dettagli prodotto

Penna magnetica per tastierino di taratura con display PLICSCOM

PLICSCOM Magnet Pen

Penna magnetica per la calibrazione sul posto

Dettagli prodotto

VEGAMET 141

1 x ingresso sensore 4 … 20 mA, 1 x uscita in corrente 4 … 20 mA, 3 x relè di comando, 1 relè d'avaria (anziché relè di comando), omologazione Ex, barriera di separazione, omologazione navale, display in loco, tasto rotante/pulsante e calibrazione da smartphone

€ 412.00

Prezzo base

Dettagli prodotto

VEGAMET 142

2 x ingressi sensore 4 … 20 mA, 2 x uscite in corrente 4 … 20 mA, 3 x relè di comando, 1 x relè d'avaria (anziché relè di comando), omologazione Ex, barriera di separazione, omologazione navale, display in loco, tasto rotante/pulsante e calibrazione da smartphone

€ 534.00

Prezzo base

Dettagli prodotto

VEGAMET 341

1 x ingresso sensore 4 … 20 mA, 1 x uscita in corrente 4 … 20 mA, 3 x relè di comando, 1 relè d'avaria (anziché relè di comando), omologazione Ex, barriera di separazione, omologazione navale, display in loco, tasto rotante/pulsante e calibrazione da smartphone

€ 448.00

Prezzo base

Dettagli prodotto

VEGAMET 342

2 x ingressi sensore 4 … 20 mA, 2 x uscite in corrente 4 … 20 mA, 3 x relè di comando, 1 x relè d'avaria (anziché relè di comando), omologazione Ex, barriera di separazione, omologazione navale, display in loco, tasto rotante/pulsante e calibrazione da smartphone

€ 570.00

Prezzo base

Dettagli prodotto

VEGAMET 841

1 x ingresso sensore 4 … 20 mA, 1 x uscita in corrente 4 … 20 mA, 3 x relè di lavoro, 1 x relè d'avaria (anziché relè di lavoro), display in loco, 4 tasti e calibrazione tramite smartphone

€ 485.00

Prezzo base

Dettagli prodotto

VEGAMET 842

2 x Ingressi sensore 4 ..... 20 mA, 2 x uscite in corrente 4 .... 20 mA, 3 x relè di funzionamento, 1 x relè di avaria, display in loco, calibrazione con 4 tasti e smartphone

€ 606.00

Prezzo base

Dettagli prodotto

VEGAMET 861

1 ingresso sensore 4 ... 20 mA/HART, 2 ingressi digitali, 1 uscita in corrente 4 ... 20 mA, 4 relè operativi, 1 relè fail-safe (invece del relè operativo), display locale , funzionamento a 4 pulsanti e smartphone

€ 679.00

Prezzo base

Dettagli prodotto

VEGAMET 862

2 x Ingressi sensore 4 ..... 20 mA/HART, 4 x ingressi digitali, 3 x uscite in corrente 4 .... 20 mA, 6 x relè di funzionamento, 1 x relè di avaria, display in loco, calibrazione con 4 tasti e smartphone

€ 813.00

Prezzo base

Dettagli prodotto

VEGAMET 624

Visualizzazione dei valori di misura, semplici funzioni di regolazione e comando e interrogazione remota dei dati di misura per un sensore 4 ... 20mA/HART

Dettagli prodotto

VEGAMET 625

Visualizzazione dei valori di misura, semplici funzioni di regolazione e comando e interrogazione remota dei dati di misura per due sensori HART

Dettagli prodotto

VEGAMET 381

Semplici funzioni di regolazione e controllo per applicazioni SIL

Dettagli prodotto

VEGAMET 391

Visualizzazione dei valori di misura, semplici funzioni di regolazione e comando e interrogazione remota dei dati di misura ottimizzati per il settore del trattamento acque

Dettagli prodotto

VEGATOR 141

Trasmissione di segnali 4 ... 20 mA per il rilevamento di livello

€ 232.00

Prezzo base

Dettagli prodotto

VEGATOR 142

Trasmissione di segnali 4 ... 20 mA per il rilevamento di livello

€ 331.00

Prezzo base

Dettagli prodotto

VEGASCAN 693

Visualizzazione dei valori di misura e interrogazione remota dei dati di misura fino a 15 sensori HART

Dettagli prodotto

PLICSMOBILE T81

externe-GSM-GPRS-Funkeinheit

Interrogazione remota dei dati di misura e parametrizzazione remota per un sensore HART

Dettagli prodotto

VEGATRENN 141

Einkanaliger Speisetrenner für 4 … 20 m/HART-Sensoren

Barriera di separazione monocanale per sensori 4 ... 20 mA/HART

€ 153.00

Prezzo base

Dettagli prodotto

VEGATRENN 142

Zweikanaliger Speisetrenner für 4 … 20 m/HART-Sensoren

Barriera di separazione a due canali per sensori 4 ... 20 mA/HART

€ 226.00

Prezzo base

Dettagli prodotto

VEGATRENN 151

Einkanaliger Trennübertrager in Zweileitertechnik für 4 … 20 mA-Sensoren

Barriera di separazione monocanale in tecnica bifilare per sensori 4 ... 20 mA

€ 134.00

Prezzo base

Dettagli prodotto

VEGATRENN 152

Zweikanaliger Trennübertrager in Zweileitertechnik für 4 … 20 mA-Sensoren

Barriera di separazione a due canali in tecnica bifilare per sensori 4 ... 20 mA

€ 196.00

Prezzo base

Dettagli prodotto

Scaricatore di sovratensione B 81-35

Scaricatore di sovratensione a innesto per linee di alimentazione e segnale

€ 83.00

Prezzo base

Dettagli prodotto

Scaricatore di sovratensione B 63-32

Scaricatore di sovratensione per circuiti elettrici Profibus PA e Foundation Fieldbus

€ 168.00

Prezzo base

Dettagli prodotto

Scaricatore di sovratensione B 63-48

Scaricatore di sovratensione per circuiti elettrici bifilari

€ 156.00

Prezzo base

Dettagli prodotto

Scaricatore di sovratensione B 62-30 W

Scaricatore di sovratensione per circuiti elettrici Profibus PA e Foundation Fieldbus

€ 120.00

Prezzo base

Dettagli prodotto

Scaricatore di sovratensione B 62-36 G

Scaricatore di sovratensione per circuiti elettrici bifilari

€ 107.00

Prezzo base

Dettagli prodotto

VEGACONNECT

Adattatore di interfaccia tra PC e apparecchi VEGA

Dettagli prodotto

VEGABOX 03

Custodia di compensazione di pressione con filtro di ventilazione

Dettagli prodotto

Ethernet-Switch

fino a 8 RS45 a innesto

Dettagli prodotto

Convertitore/accoppiatore Profibus PA/DP

Interfaccia semplice di conversione/accoppiamento per fino a 93,75 kbit/s sul lato DP

Dettagli prodotto

Adattatore filettato G1½ per VEGAFLEX 80 e VEGAPULS 64

No image available

Dettagli prodotto

VEGAFLEX Serie 80 elementi di fune e barra

Dettagli prodotto

VEGAFLEX serie 80 prolungamenti sonda

probe extensions

Dettagli prodotto

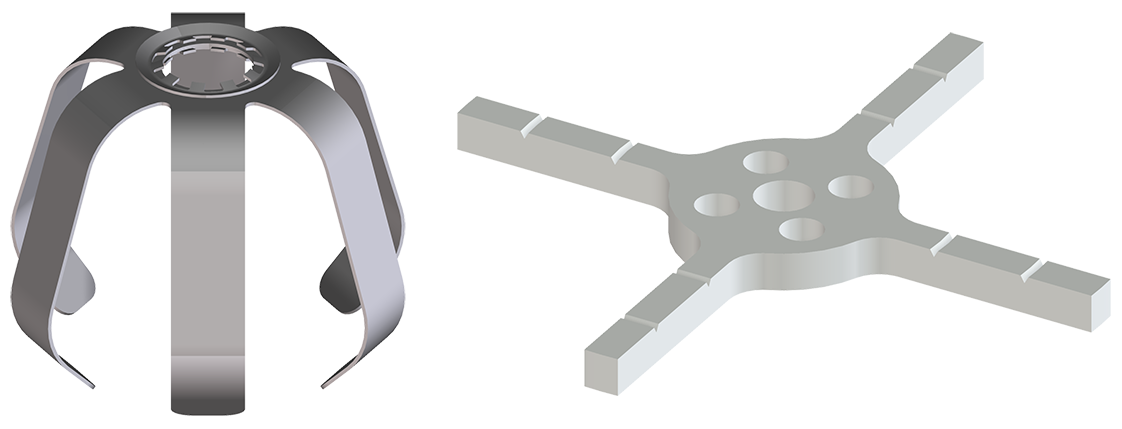

VEGAFLEX serie 80 stelle di centraggio

Le stelle o le zavorre di centraggio fissano la sonda di misura al centro del tubo.

Dettagli prodotto

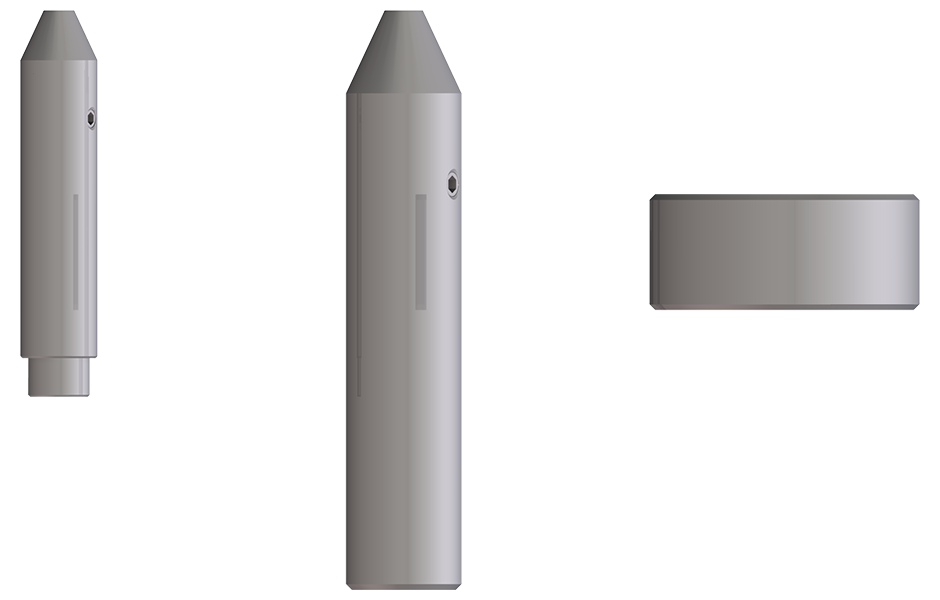

VEGAFLEX Serie 80 pesi di centraggio e tenditore

centering/gravity weights

Dettagli prodotto

FLEX80 dispositivo di ancoraggio versione a fune per FLEX81, FLEX86

No image available

Dettagli prodotto

Prolungamento antenna PLICSMOBILE

Dettagli prodotto

Adattatore VEGADIS

102410-Adapter-VEGADIS81-or-BAR-Slave

Per il collegamento di un'unità d'indicazione e calibrazione esterna o di un sensore secondario.

Dettagli prodotto

Elettronica VEGAFLEX Serie 80

Electronics-VEGAFLEX-series-80

Dettagli prodotto

Unità di assemblaggio al processo VEGAFLEX 81

Dettagli prodotto

PLICSMOBILE connettore filettato con attacco SMA

No image available

Dettagli prodotto

Elettronica PLICSMOBILE Serie 80

No image available

Dettagli prodotto
Caricamento dati apparecchio
Viene creata la configurazione
Viene caricata la configurazione
Vuoi riprendere da dove eri rimasto?
La tua ultima configurazione
{{lastConfiguration.code}}
{{getLastConfigurationDate()}}
Aprire configurazione
o
Avvia nuova configurazione
Si è verificato un errore durante l'ultima richiesta. Per favore, riprova. ({{httpErrorStatusCode}})

Si è verificato un errore

Si è verificato un errore all'avvio del configuratore. Abbiamo documentato l'errore e stiamo lavorando su di esso.
Provare di nuovo più tardi. In alternativa potete contattarci direttamente.

Vi ringrazio per la vostra comprensione.

Impostazioni
{{subGroup.subGroupName}}
Vai a: {{activeGroup.nextGroup.groupName}}
