超声波已经过时,雷达才是未来!

采用 80 GHz 雷达技术的紧凑型液位计能在各种条件下提供可靠的测量结果。

雷达技术相对于超声波技术的优点

在用超声波测量物位时遇到瓶颈的应用场合

与超声波仪表相比,雷达仪表的测量不受温度波动的影响,可以在真空和高压下工作,并对污垢和污染不敏感。此外,80 GHz 雷达仪表还以强大的信号聚焦能力令人信服。由此可以更好地分离实测信号和干扰信号——从而令测量的可靠性和便捷性提高数倍。

过程和环境影响

雷达仪表不受温度、压力或真空度的影响,可在所有环境条件下显示正确的读数。
因其物理测量原理,超声波仪表极易受到环境条件的影响,因为声音的传播时间会受到温度,例如太阳辐射和气体成分的影响。 出现大风或大雨甚至大雾时,声波还会衰减,且测量性能会受到进一步的限制。

盲区和淹没

雷达仪表可以安全地测量至仪表天线,即使在发生淹没时亦如此。
受到过程条件的影响,在某些应用场合常常会出现淹没现象。
因此,通常会给超声波仪表加装机械防水保护套管。 然而,这些部件很容易积污,由此影响测量的可靠性。 雷达仪表没有盲区,无需保护套,即使在淹没时也能可靠地进行测量。

受污和冷凝物

雷达仪表对污垢和附着物不敏感,无需清洁。
在许多应用中,仪表都会受到附着物的困扰。
特别是超声波仪表,其测量信号的可靠性由此会受到影响,并导致盲区扩大。 通过优化信号处理方式,雷达仪表可以消除由天线系统上的附着物造成的干扰。

可靠性和精度

雷达仪表也可用于空间狭窄和有内装件的情况。
由于 80 GHz 技术具有强大的信号聚焦能力,雷达波束可以精确对准待测介质。
因此,即使在狭窄的井道、或容器壁有附着物时、或存在管道或泵等内装件时,也不会产生干扰信号。与超声波仪表相比,无需抑制干扰信号。

我们的数字报

了解ePaper格式。了解有关饮用水供应和废水处理领域内的液位和压力测量技术的所有信息,以及雷达是更好的超声波的理由。
作为数字报发行的VEGA NEWS:

  • 集成的3D动画和应用解决方案
  • 交互式元素和进入YouTube视频的链接
  • 仪表的所有技术参数与图纸

现在阅读

可靠地测量液体和固料

雷达物位计以非接触方式从外部测量比如装在碱、酸或赋形剂容器中的液体的液位,或者是装在小型固料筒仓或塑料槽罐内的固料的料位。

露天料堆和集装箱

  • 可靠地测量储料箱的容量
  • 采用非接触式测量,运行免维护
  • 材料经久耐用,确保使用寿命长久
关于应用

固料料仓或液体储罐

  • 即使介质的介电常数较低,仍然可以测至罐底
  • 测量盲区小,可充分利用容器的容量
关于应用

从外部测量

  • 穿过容器进行可靠的测量
  • 无需打开容器即可进行后续安装
关于应用

防护等级高达IP 68

  • 可靠地监测河流的水位
  • 安装和信号的传输简单易行
  • 无线传输测量值
关于应用

为何雷达是更好的超声波

"VEGA talk” (VEGA访谈) 节目是指在VEGA YouTube频道上以每月一集的频率播出的系列视频。VEGA访谈节目的主持人是Tom Mulvey和Stefan Sum。两人的真实身份是VEGA员工,他们定期与我们讨论当前话题。这次,Tom邀请雷达产品经理Jürgen Skowaisa来介绍雷达仪表VEGAPULS。

温度波动时雷达物位计也能正常测量吗?

We need your consentThis content is provided by an external provider. If you activate the content, personal data may be processed and cookies set.

被淹没时雷达物位计也能可靠测量吗?

We need your consentThis content is provided by an external provider. If you activate the content, personal data may be processed and cookies set.

有污垢附着雷达物位计也能准确测量吗?

We need your consentThis content is provided by an external provider. If you activate the content, personal data may be processed and cookies set.

VEGAPULS 系列液位计

带固定连接电缆
带电缆接线腔室

带固定连接电缆

雷达物位计带固定连接电缆
防护等级 IP66/IP68,6P 型
雷达物位计带固定连接电缆

VEGAPULS C 11

测量范围 至 10 m
测量精度 ± 5 mm
4 … 20 mA

产品细节
雷达物位计带固定连接电缆

VEGAPULS C 21

测量范围 至 20 m
测量精度 ± 2 mm
4 … 20 mA, HART, Modbus, SDI-12
防爆

产品细节
雷达物位计带固定连接电缆

VEGAPULS C 22

测量范围 至 20 m
测量精度 ± 2 mm
4 … 20 mA, HART, Modbus, SDI-12
防爆

产品细节
雷达物位计带固定连接电缆

VEGAPULS C 23

测量范围 至 30 m
测量精度 ± 2 mm
4 … 20 mA, HART, Modbus, SDI-12
防爆

产品细节

带电缆接线腔室

带电缆接线腔室 防护等级 IP66/IP67,4X 型
防护等级 IP66/IP67,4X 型
VEGAPULS 11 紧凑型雷达物位计

VEGAPULS 11

测量范围 至 10 m
测量精度 ± 5 mm
4 … 20 mA

产品细节
VEGAPULS 11 紧凑型雷达物位计

VEGAPULS 21

测量范围 至 20 m
测量精度 ± 2 mm
4 … 20 mA, HART
防爆
产品细节
VEGAPULS 31 紧凑型雷达物位计

VEGAPULS 31

测量范围 至 20 m
测量精度 ± 2 mm
4 … 20 mA, HART
防爆
带显示器

产品细节

雷达仪表的新心脏

如今,雷达技术已广泛应用于日常生活的各个领域,包括从用于开门的简单的移动侦测仪表到复杂的车辆距离仪表。 然而,对工业物位测量的要求差别很大。 针对物位测量的特殊要求,VEGA 公司最新研制的雷达微芯片进行了优化设计。 由于其体积小,故现在可以制造出结构非常紧凑的仪表。 它们的成本明显更低,且几乎可以在所有应用中取代以前的超声波测量仪表。
  • 根据不同介质的反射性能经过优化
  • 利用最小的体积可以制造出结构非常紧凑的仪表
  • 80 GHz 技术具有强大的信号聚焦能力
  • 在很大的温度范围内具有很高的精度
  • 能耗低,可以最佳地满足物位测量领域的要求
  • 整合的监测功能有助于减少维护工作量和成本


控制器

可选购的 VEGAMET 控制器是对 VEGAPULS 雷达仪表的一大补充,可以最佳地满足水和污水处理行业的要求。 利用它可以方便地控制泵、在河道中测量流量,并根据德国 WHG 的规定防范溢流。
VEGAMET 841, 842
VEGAMET 841, 842
VEGAMET 841, 842, 861, 862

VEGAMET 841, 842

适用于模拟信号仪表
紧凑型控制显示器

VEGAMET 841

输入:- 1 个 4 … 20 mA 输出:- 1 个 0/4 … 20 mA 电流输出 - 3 个工作继电器

产品细节

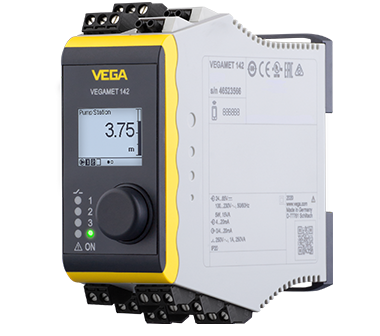

紧凑型控制显示器 VEGAMET 142

VEGAMET 841

输入:- 2 个 4 … 20 mA 信号输入 输出:- 2 个 0/4 … 20 mA 电流输出 - 3 个工作继电器

产品细节

VEGAMET 841, 842

适用于模拟信号仪表

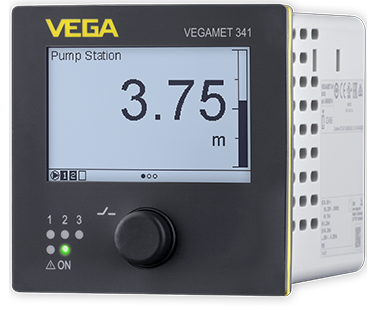

嵌入式控制显示器 VEGAMET 341

VEGAMET 841

输入:- 1 个 4 … 20 mA 输出:- 1 个 0/4 … 20 mA 电流输出 - 3 个工作继电器

产品细节
嵌入式控制显示器 VEGAMET 342

VEGAMET 841

输入:- 2 个 4 … 20 mA 信号输入 输出:- 2 个 0/4 … 20 mA 电流输出 - 3 个工作继电器

产品细节

VEGAMET 841, 842, 861, 862

VEGAMET 841, 842 适用于模拟信号仪表

适用于模拟信号和数字信号仪表
数据记录器

耐候型控制显示器 VEGAMET 841

VEGAMET 841

输入:- 1 个 4 … 20 mA 输出:- 1 个 0/4 … 20 mA 电流输出 - 3 个工作继电器

产品细节
控制显示器 VEGAMET 842

VEGAMET 841

输入:- 2 个 4 … 20 mA 信号输入 输出:- 2 个 0/4 … 20 mA 电流输出 - 3 个工作继电器

产品细节
控制显示器 VEGAMET 861

VEGAMET 861

输入:- 1 个 4 … 20 mA/HART 信号输入 - 2 个数字输入 输出:- 1 个 0/4 … 20 mA 电流输出 - 4 个工作继电器

产品细节
控制显示器 VEGAMET 862

VEGAMET 862

输入:- 2 个 4 … 20 mA/HART 信号输入 - 4 个数字输入 输出:- 3 个 0/4 … 20 mA 电流输出 - 6 个工作继电器

产品细节

互联式解决方案

在开发紧凑式仪表系列时,重点还在于安装和操作的便利性。这样就可以快速设置所有应用参数。通过VEGA Tools-App应用程序,并借助智能手机或平板电脑还可以进行无线连接。使用myVEGA,您还可以获得相关产品的所有信息。

无线通信技术提高了可访问性: 只需在任何一部智能手机或平板电脑上打开 VEGA Tools app 即可。

无线操作

VEGA 借助蓝牙技术更好地展望未来。 如今,无线技术已经赋予了今天的工艺过程更大的灵活性。 无线通信系统允许前所未有的访问: 无论是在洁净室、恶劣的工业环境下,还是在防爆区域内。 它使最远至 25 米处设置参数、进行显示和诊断成为可能,由此节省了时间并提高了安全性。 通过 VEGA Tools app 操作简便,借助任何一部现有的智能手机或平板电脑即可。

在个人信息平台 myVEGA 上,有各种与 VEGA 产品相关的在线功能。

myVEGA

myVEGA 作为个人信息平台为您提供众多与 VEGA 产品相关的在线功能。

  • 所配置仪表匹配的 2D/3D 图纸
  • 查看产品资料和订购信息
  • 获取VEGA仪表的访问代码
更多信息

行业手册:雷达是更好的超声波

紧凑型 80 GHz 雷达仪表

现在下载

您想了解更多吗?

每一种应用都不同,且要面临各自特殊的挑战。您想要通过与一位专家亲自交谈来了解哪一种是能满足您要求的最理想的仪表吗?请直接给我们致电。我们非常乐于在您选择仪表时提供咨询。
