VEGAPULS 69

Sensore radar per la misura continua di livello su solidi in pezzatura

Strumento di misura radar universale a 80 GHz, la frequenza del futuro
VEGAPULS 69 - Sensore radar per la misura continua di livello su solidi in pezzatura

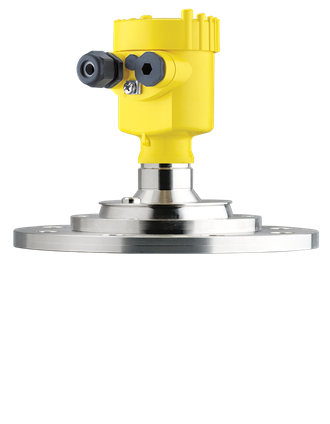

Flangia orientabile di alta qualità, in acciaio speciale
VEGAPULS 69 - Sensore radar per la misura continua di livello su solidi in pezzatura
Lightweight plastic antenna
VEGAPULS 69 - Sensore radar per la misura continua di livello su solidi in pezzatura

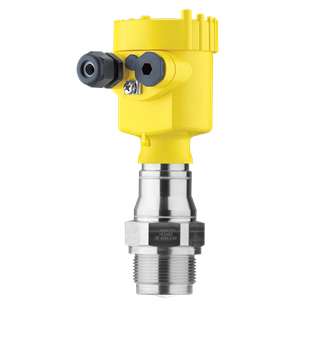

Filettatura con antenna a cono integrata

Campo d'impiego

Gli attacchi di processo di piccole dimensioni offrono particolari vantaggi nei serbatoi piccoli o in caso di spazi angusti. L’ottima focalizzazione del segnale consente l’impiego in sili di grandi dimensioni o in presenza di numerose installazioni interne.
Il VEGAPULS 69 è un sensore per la misura continua su solidi in pezzatura in diverse condizioni di processo. E' ideale per la misura di livello su sili molto alti, in grandi bunker e serbatoi segmentati. L'eccellente focalizzazione del segnale garantisce semplice messa in servizio e misura affidabile. Il VEGAPULS 69 può essere equipaggiato con un'antenna di resina incapsulata oppure un'antenna a lente integrata in una flangia metallica. Questo consente grande flessibilità di adattamento ai diversi campi d'impiego.

I vostri benefici

  • Elevata disponibilità dell'impianto, in quanto senza usura nè manutenzione
  • Funzionamento senza manutenzione grazie al metodo di misura senza contatto
  • Misura affidabile indipendente da vapore, polvere e rumore

Prodotto più recente disponibile

C'è un successore per questo prodotto. Se avete domande sul prodotto, rivolgetevi al vostro interlocutore VEGA.

VEGAPULS 6X

Configurare prodotto

Configurare prodotto
Applicazione
Dati tecnici
Documentazione
Accessori
Configurare prodotto

Sensore radar per la misura senza contatto su solidi in pezzatura: da fini a grossolani, da viscosi a polverosi

Con la sua elevata frequenza di 80 GHz, il sensore radar VEGAPULS 69 misura solidi di qualsiasi tipo: polvere fine, cenere, fanghi di depurazione essiccati, rottame vetroso, granulati e solidi in pezzatura grossolani, anche in ambienti estremamente polverosi. Grazie all’ampio campo di misura e all’elevata precisione, il sensore radar è idoneo all’impiego in applicazioni sia grandi che piccole: in bunker, serbatoi e sili. Eventuali installazioni interne non influiscono sul risultato di misura. Il sensore radar per la misura senza contatto è ideale per l’impiego con materiali edili, pietre, terra, cemento, nell’industria chimica, nel settore del riciclaggio e del trattamento delle acque reflue.

Altre applicazioni

Cumulo di solidi in pezzatura

Misura di livello di materiale in cumuli

Misura di livello di materiale in cumuli

Alla sezione Applicazione

Stazione di trasferimento dal nastro convogliatore

Misura di livello e rilevamento della soglia di livello nel punto di trasferimento dal nastro convogliatore

Misura di livello e rilevamento della soglia di livello nel punto di trasferimento dal nastro convogliatore

Alla sezione Applicazione
Dati tecnici
Campo di misura - distanza
120 m [Meter - Foot]
Temperatura di processo
-40 ... 200 °C [°C - °F]
Pressione di processo
-1 ... 20 bar [Bar - kPa - psi]
Precisione di misura
± 5 mm
Frequenz
80 GHz
Angolo di apertura
≥ 3,5°
Esecuzione
con antenna a cono di resina ø 80 mm
Antenna a lente rivestita di metallo ø 80 mm
Materiali a contatto col prodotto
316L
PP
PEEK
Attacco filettato
G1½, 1½ NPT
Attacco flangiato
≥ DN80, ≥ 3"
Materiale di tenuta
EPDM
FKM
Materiale custodia
Resina
Alluminio
Acciaio speciale (microfusione)
Acciaio speciale (lucidatura elettrochimica)
Tipo di protezione
IP66/IP68 (0,2 bar)
IP66/IP67
IP66/IP68 (1 bar)
Uscita
Profibus PA
Foundation Fieldbus
4 … 20 mA/HART - bifilare
Modbus
4 … 20 mA/HART - quadrifilare
Temperatura ambiente
-40 ... 80 °C
Omologazioni
Area di validità
ATEX / Europa
FM / USA
EAC (GOST) / Bielorussia
EAC (GOST) / Kazakistan
EAC (GOST) / Russia
IEC / mondiale
KOSHA / Corea
NEPSI / Cina
INMETRO / Brasile
CSA / USA e Canada
Protezione dall'esplosione
Sicurezza intrinseca "i"
Protezione contro le esplosioni di polveri tramite custodia "t"
Alimentare/farmaceutico
FDA
EG1935/2004
Display e calibrazione
Calibrazione
PLICSCOM
PC, PACTware e DTM
HART communicator
Software (ad es. AMS™, PDM)
Display
Tastierino di taratura con display PLICSCOM
VEGADIS 81
VEGADIS 82

Generatore di disegni

Generazione di disegni 2D e 3D per la configurazione individuale.
