Stoomdrum

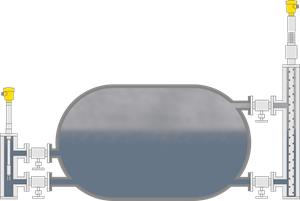

Niveaumeting en begrenzingsinrichting in de stoomdrum
|
|
Procesgegevens
Meettaak:
Niveaumeting en niveaudetectie
Meetpunt:
Liggende cilindrische tank
Meetbereik tot:
3 m
Medium:
Verzadigde damp en condensaat
Procestemperatuur:
+150 … +350 °C
Procesdruk:
+5 … +160 bar
Speciale uitdaging:
Verandering van de soortelijke massa, hoge druk, hoge temperatuur, verzadigde damp
Toepassingsgebied
Stoom onder hoge druk is voor de werking van een raffinaderij cruciaal. Voor de productie en betrouwbare beschikbaarstelling van stoom is een nauwkeurige niveaumeting noodzakelijk; deze zorgt voor de efficiënte werking van de stoomdrum. Naast de niveaumeting is ook de begrenzing van het maximale en minimale waterniveau extreem belangrijk. Als veiligheidsvoorziening zorgen deze begrenzingsinrichtingen ervoor dat het minimumniveau en het maximumniveau niet worden overschreden.
Uw voordelen
Betrouwbaar
Hoge meetnauwkeurigheid, onafhankelijk van temperatuur en druk
Kostenbesparend
Geringe onderhoudskosten
Praktisch
Gemakkelijke installatie
Aanbevolen producten
VEGAFLEX 86
Niveaumeting met geleide radar in de stoomdrum
- Nauwkeurige meting dankzij automatische looptijdcorrectie, ook bij wisselende stoomcondities
- Flexibele montageopties voor een gemakkelijke ombouw van de verdringervaten of installatie direct in de tank
- Voldoet aan de hoge veiligheidsnormen tot SIL2/3 cf. IEC 61508 en de certificering voor stoomdrums cf. EN 12952-11 en EN 12953-9
Meetbereik - Afstand
75 m
Procestemperatuur
-196 ... 450 °C
Procesdruk
-1 ... 400 bar
VEGASWING 66
Vibratieschakelaar voor niveaudetectie in de stoomdrum
- Eenvoudige inbedrijfstelling zonder medium bespaart tijd en kosten
- Nauwkeurige en betrouwbare werking door productonafhankelijk schakelpunt
- Betrouwbare meting, niet beïnvloed door hoge temperaturen en hoge druk
- Voldoet aan de hoge veiligheidsnormen tot SIL2/3 cf. IEC 61508 en de certificering voor stoomdrums cf. EN 12952-11 en EN 12953-9
Procestemperatuur
-196 ... 450 °C
Procesdruk
-1 ... 160 bar
Uitvoering
Compacte versie
met gasdichte doorvoer
met buisverlenging
