Eerste 80 Ghz-radarniveausensor voor vloeistoffen

VEGA, al meer dan 20 jaar marktleider op het gebied van niveaumeting met radar, luidt een nieuw tijdperk van radarmeettechniek in: de VEGAPULS 64 is de eerste radarniveausensor voor vloeistoffen die met een frequentie van 80 GHz meet.
Met de kleinste antenne in zijn soort is de VEGAPULS 64 ongeslagen wanneer er moet worden gemeten in kleine opslagtanks of procesvaten. Daardoor is de sensor aan te bevelen voor brede toepassing in de meest uiteenlopende branches.

Met 80 GHz nieuwe maatstaven zetten

Een radarsignaal van 80 GHz detecteert alleen het product. Een radarsignaal van 26 GHz detecteert ook ingebouwde obstakels en roerwerken.

Focus op niveau
De VEGAPULS 64 werkt met een zendfrequentie van 80 GHz. Dat betekent bij een antenne van 80 mm een openingshoek van slechts 3°. De radarsensor ontvangt alleen maar eenduidige reflecties van het te meten medium. Daardoor is de meting nog zekerder en betrouwbaarder.

Klein maar fijn
Bij bestaande radarsensoren waren procesaansluitingen met een minimale grootte van 1½" noodzakelijk om het signaal voldoende te kunnen bundelen. Daarom was het gebruik van radarsensoren in zeer kleine tanks met hun kleine aansluitstompen vrijwel nooit mogelijk.
De VEGAPULS 64 werkt met een zendfrequentie van 80 GHz. Dat is een factor drie hoger dan de tot nu toe gangbare technologieën. Daarom kunnen het antennesysteem en de procesaansluiting ook een factor drie kleiner worden uitgevoerd.

Vieze omstandigheden – en wat dan nog?
Het antennesysteem van de VEGAPULS 64 is afgesloten met PTFE of PEEK. Daardoor ontstaan er geen holle ruimten waarin medium zich kan ophopen. Het oppervlak van het materiaal wordt met diamantgereedschap zeer fijn gepolijst, zodat media veel minder makkelijk kunnen aangroeien. Daarnaast onderdrukken speciale softwarealgoritmen de storingen die door aangroei op het antennesysteem ontstaan. Door het grote dynamische bereik van de sensoren wordt de signaaldemping door productaangroei grotendeels gecompenseerd. Zo kan ook bij verontreinigingen op de sensor het niveau betrouwbaar worden gemeten.

Betrouwbaarheid bij alle media
Met een dynamisch bereik van 120 dB zet de VEGAPULS 64 nieuwe maatstaven bij de detectie van zelfs de kleinste signalen. Juist bij de niveaumeting van koolwaterstoffen met geringe reflecterende eigenschappen zorgt deze hoge dynamiek duidelijk voor meer betrouwbaarheid. Zo kunnen praktisch alle media in de petrochemie, van ruwe olie tot vloeibare gassen, betrouwbaar worden gemeten. Bovendien maakt de uitstekende signaalfocussering het mogelijk dat de sensor gemakkelijk kan worden ingezet bij verwarmingsbuizen en ingebouwde obstakels.

Sensoruitvoering en toepassingsgebied

VEGAPULS 64 in schroefdraaduitvoering VEGAPULS 64 in
flensuitvoering
VEGAPULS 64 met hygiënische aansluiting VEGAPULS 64 met kunststofantenne
Procesaansluiting en zendhoek

Schroefdraad G¾, ¾ NPT
Zendhoek 14°

Schroefdraad G1½, 1½ NPT
Zendhoek 7°

Flens vanaf DN 50, 2"
Zendhoek 6°

Flens vanaf DN 80, 3"
Zendhoek 3°

Clamp vanaf 2"
Schroefverbinding voor buis
DRD-aansluiting
NEUMO BioControl® en andere
Zendhoek ≤6°

Losse flens DN 80
Adapterflens vanaf DN 100
Montagebeugel
Zendhoek 3°

Procestemperatuur
-40 … +200 °C -40 … +200 °C -40 … +200 °C
afhankelijk van procesaansluiting
-40 … +80 °C
Procesdruk -1 … +20 bar -1 … +20 bar -1 … +16 bar
afhankelijk van procesaansluiting
-1 … +2 bar
Met medium in aanraking komende materialen Procesaansluiting: 316L
Antenne: PEEK
Afdichting: FKM, FFKM
Antenne: PTFE, PFA Antenne: PTFE
Afdichting: FKM, EPDM
Antenne: PP
Adapterflens: PPGF 30
Afdichting: FKM, EPDM
Montagebeugel: 316L
Classificaties ATEX, IEC
FM, CSA
Schiffzulassungen
ATEX, IEC
FM, CSA
FDA, EG 1935/2004
Scheepsgoedkeuringen
ATEX, IEC
FM, CSA
3A, EHEDG
FDA, EG 1935/2004
ATEX, IEC
FM, CSA
Scheepsgoedkeuringen

Focussering

Aangroei

Dynamisch bereik

Hoge stuts

Low dielectric constant

Sensorbediening vanaf smartphone of tablet

De innovatieve weergave- en bedieningsmodule PLICSCOM is bestemd voor de weergave van meetwaarden, maar ook voor bediening en diagnose direct b de sensor. Met de nieuwe Bluetooth-functie (optie) is het mogel k de sensor vanop een afstand van ca. 25 meter draadloos te bedienen.

Een radarsignaal dat bijna even goed focusseert als een laser!

Niveaumeting in het mengvat voor smeltkaas

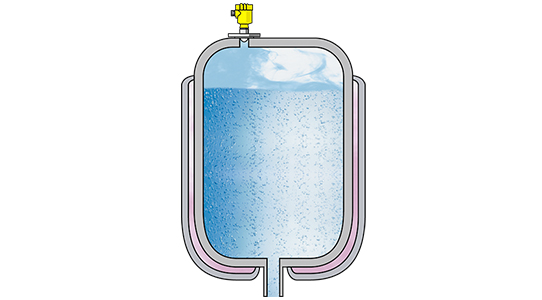

Het volledige zicht – ondanks condensaat!

Niveaumeting in de voorbereidingstank voor oplosmiddelen

De grootste voor kleine tanks!

Niveaumeting in transporttanks voor vloeistoffen
